西門子PLC實訓臺模擬水塔自動供水系統實驗
一、實驗?zāi)康?/strong>
1.掌握PLC基本指令的使用方法。
2.掌握用PLC控制水塔水位。
二、實驗器材
1.PC機
2.PLC實驗臺（箱）
3.水塔水位控制模塊
4.通訊電纜
5.導線若干
三、實驗內容及步驟
1.設計要求
設計一個水塔水位控制程序，當水池水位低于低水位界L4時（L4=ON），閥M2打開進水；當水池水位高于高水位界時（L3=ON）；則閥M2關閉;當水塔水位低于低水位界時（L2=ON），且水池水位高于低水位界；則抽水電機M1打開;當水塔水位高于高水位界時，則M1關閉;若在抽水過程中，水池水位下降到低水位界，則M1也關閉。
本模塊利用6個LED來指示系統的工作狀態。其中4個LED顯示水位的高低，兩個顯示電機的工作狀態。水塔水位控制模塊如圖所示。
2.確定輸入輸出地址、并編寫程序
3.編譯程序，無誤后下載至PLC主機的存儲器中，并運行程序。
4.調試程序，直至符合設計要求。
5.I/O分配表
| 輸入部分（IN） | ||
| 代號 | 功能 | 地址 |
| 高水位H1 | 水塔高水位檢測 | X0 |
| 低水位L1 | 水塔低水位檢測 | X1 |
| 高水位H2 | 水池高水位檢測 | X2 |
| 低水位L2 | 水池低水位檢測 | X3 |
| 輸出部分（OUT） | ||
| 代號 | 功能 | 地址 |
| L1 | 水塔高水位顯示 | Y0 |
| L2 | 水塔低水位顯示 | Y1 |
| L3 | 水池高水位顯示 | Y2 |
| L4 | 水池低水位顯示 | Y3 |
| M1 | 抽水電機M1 | Y4 |
| M2 | 閥M2 | Y5 |

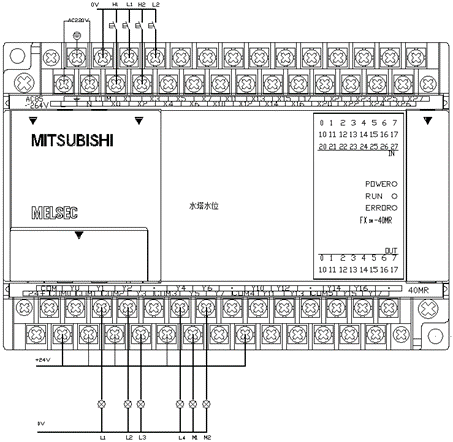

FX系列的輸出繼電器的公共端：FX1N－40MR為COM0～COM5;輸入端COM與0V相連，輸出端COM0-COM5與DC24V+相連，實驗掛箱COM與0V相連
7.參考程序
參考程序見光盤（水塔水位）
