[規格型號]：	DB-SD45
[產品名稱]：	數字集成電路實驗箱
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

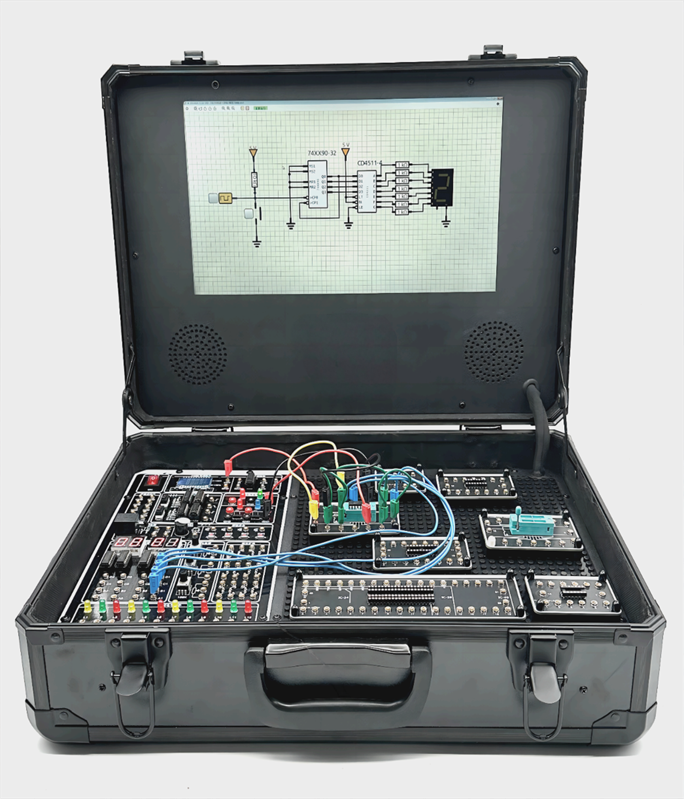

DB-SD45 數字集成電路實驗箱

標配：內置計算機 + 信號分析儀 +數字PWM信號發生器+實驗電源
+仿真軟件+ 虛擬仿真實例 + 實物數字電路

一、什么是虛實一體全集成數字電路實驗平臺
虛實結合，簡潔高效，節省空間&時間&開支：
1.      一體內置計算機，無需額外配置電腦
2.      信號分析儀，實時觀測電路信號時序
3.      PWM信號發生器，可手動或上位機設置
4.      內置多路實驗電源，穩定可靠的供電
5.      仿真軟件，豐富的仿真功能
6.      虛擬仿真實例，快速上手
7.      實物數字電路，鞏固理論知識
開箱即用，輕松教學：
預裝仿真軟件，無需繁瑣安裝
系統還原精靈，保障實驗環境穩定
節約成本，無需額外購置儀器設備

二、智能化實驗平臺組成：
1.      一體內置計算機
(1)    CPU主頻為2.16GHz。內 存DDR3L SODIMMX14G ，固態硬盤，支持上電自啟動。
(2)    提供HDMI 接口14寸IPS屏，畫質高達1920*1080高分辨率， 60Hz刷屏無卡頓。
(3)    提供1xUSB3.0，3xUSB2.0 ，1個耳機接口&麥克風 1個COM串口，1xHDML,1xVGA ，2個天線接口， 2x千兆網口等豐富的接口資源。
(4)    模塊安裝自恢復還原系統，可有效防止病毒感染，安全穩定。
(5)    平臺標配藍牙無線鼠標和鍵盤，方便用戶操作控制和編程。
(6)    平臺無需外配電腦，即可完成實驗平臺所有實驗項目。

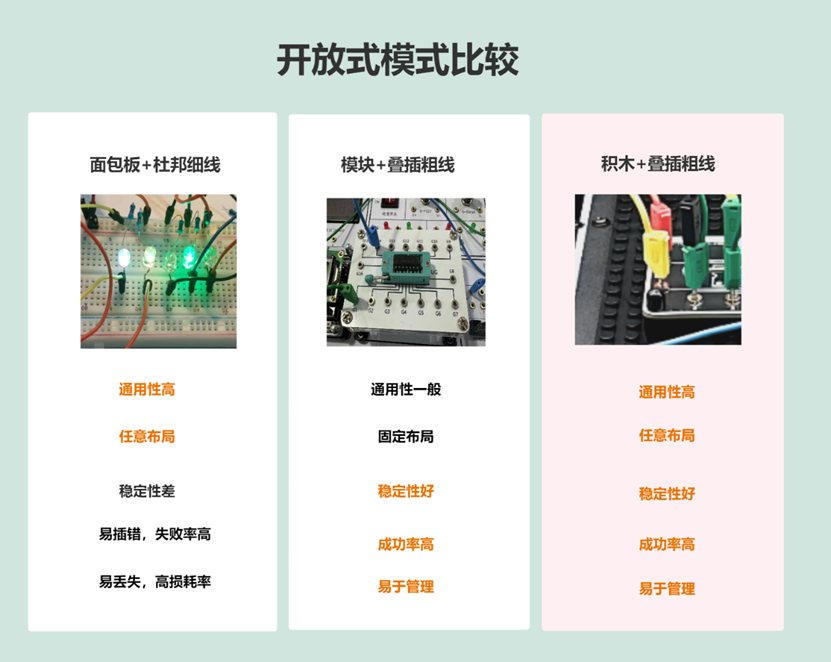

2.       優化積木式電路搭建
實驗箱右側提供一塊255*255mm大面積實驗電路，優化自由搭建區。
兼具了開放性與通用性，同時保持了實驗設備的穩定，可靠，易于管理。用戶可以方便插入我們提供的各種擴展模塊，如IC座，元件模塊、CPLD模塊、各種創新項目模塊等，也可插入用戶自己設計的電路和模塊，方便靈活。用戶可以根據自己的實際需求配置模塊及數量。
（1）提供鎖緊式IC座：DIP14,DIP16
(2) 提供圓孔式IC座：DIP8,DIP14,DIP16,DIP20,DIP40(可以接插40芯以內的各種寬體或窄體芯片)
（3）可選配CPLD模塊：EPM1270T144適配卡，宏單元數為 980，邏輯塊/元件數為 1270；配置USB Blaster下載器，Quartus II 12.0 軟件。
upload_post_object_v2_1212941115

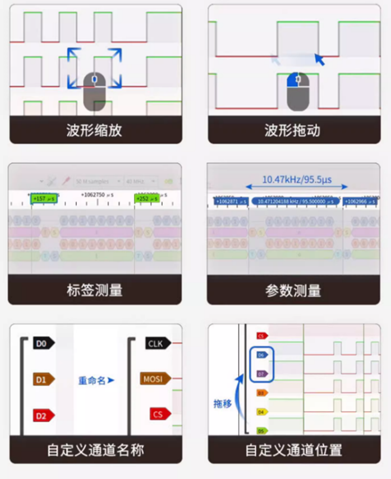

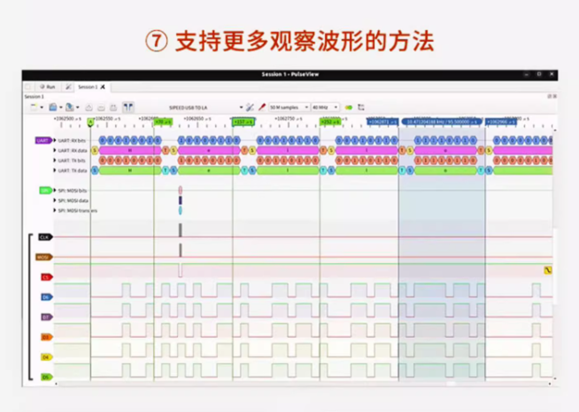

3.      內置信號分析儀
1.       采樣通道：8通道；
2.       采集頻率：最高24Mhz；
3.       操作系統：支持Windows,Linux,Mac；

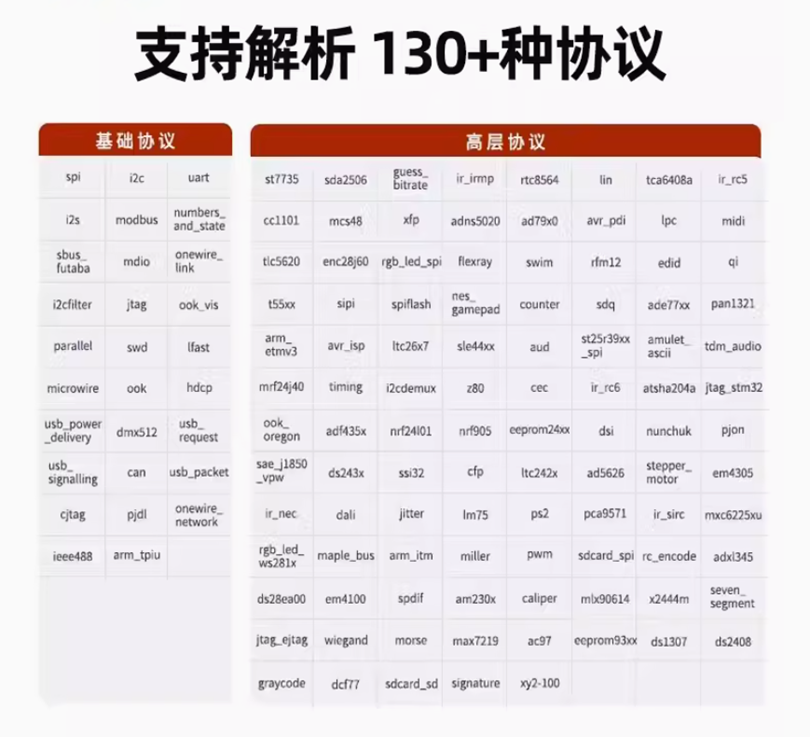

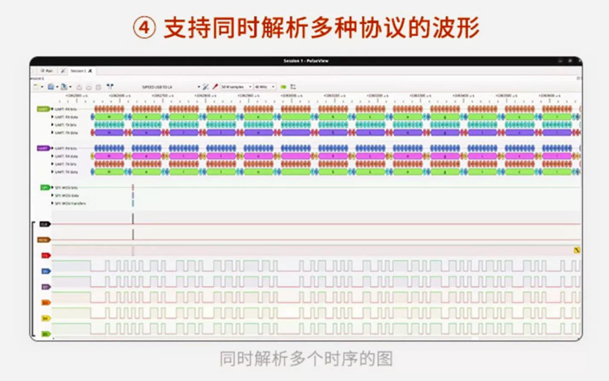

4.       支持協議：支持多達130多種協議；

5. 支持多場景：支持問題定位、多組件的復雜系統、時序分析、性能分析；

6. 內置數字PWM信號發生器
(1)

支持按鈕手動設置頻率和占空比，支持按鈕長按快速增加和減少參數；
(2)     支持上位軟件設置頻率和占空比，直接輸入?yún)?shù)，快速精準調節，可讀取下位機設置的參數；
(3)     顯示采用LCD液晶屏，可同時顯示當前頻率值和點空比；
(4)     頻率1HZ~150KHz可調,占空比0~100%可調；
(5)     輸出脈沖幅度5V TTL電平，輸出電流5~30mA左右；
(6)     信號發生器具有斷電記憶功能，保留最后一次設置參數值；
(7)    環境溫度：-20~+70℃

（五）其它基本功能模塊組成
(1)     輸入：AC 220V±10%，50HZ ，開關帶有LED電源指示燈。
(2)     輸出：DC:5V/3A,給整個數電箱系統供電，具有短路保護和過流保護，當電源短路時,自動切斷5V輸出,藍色短路報警指示燈點亮，蜂鳴器鳴叫報警，并切斷對外供電。在排除短路故障后可自動重新正常供電。功能模塊部分供電還有過壓保護。
(3)     輸出：DC：+12V/1A,-12V/0.5A,每路都帶有短路保護和過流保護。
(4)     單脈沖（消抖脈沖）：可同時輸出正負兩個脈沖，脈沖幅值為TTL電平,共2組。
(5)     分頻電路，可同時輸出2、4，8、16共4組TTL分頻信號。
(6)     12組獨立邏輯電平開關：可輸出“0”、“1”TTL電平（“1”為正邏輯）。
(7)     12組LED電平顯示：由紅/綠/黃/3種顏色LED發光二極管及驅動電路組成。
(8)     4組獨立按鈕開關：可輸出“0”、“1”TTL電平（“1”為正邏輯）。
(9)     4位帶BCD碼-十進制譯碼電路七段LED數碼管。
(10) 提供1組蜂鳴器及驅動電路。
(11) 提供1組繼電器及驅動電路。
(12) 提供12組器件擴展單元，由圓孔針和內徑為Φ2自鎖緊插座組成，
用戶可接插電阻、電容、二極管、三極管等器件。
(13) 提供1K、10K,100K共三只可調電位器。
（14）標配IC座數量
1) DIP8  圓孔IC座    1只
2) DIP14 鎖緊IC座    5只
3) DIP16 鎖緊IC座    2只
4) DIP20 圓孔IC座    1只
5) DIP40 圓孔座  1只

三、實驗平臺采用復合材料的箱式結構：
1.       箱體采用優質鋁合金框架+鋁合金包邊+鐵護角+ABS密度板+優雅黑美式大手把。
2.       上下蓋安裝加固強勁支撐合頁，兩邊增加兩個支撐鉸鏈曲手，開合度設置為95度，提供一個完美的操作和顯示視角。
3.       所有合金包角采用柳釘來加固保護，內部鋪設黑色PU面料，箱子美觀，堅固，不易變形。
4.       箱體箱底安裝耐磨墊和保護腳，正面安裝雙安全卡扣鎖。

四、實驗連接線
實驗平臺采用2MM香蕉頭K2測試線：
1.       兼容性強：這種測試線通常適用于多種設備和系統，因?yàn)樗囊?guī)格符合常見的標準尺寸，便于與不同設備進行連接。
2.       耐用性好：K2號彈簧頭連接線采用全銅材質，并經過彈片鍍金處理，這樣的設計提高了其耐磨損性和導電性能，延長了使用壽命。
3.       易于操作：由于其帶有彈性的頭部，這種測試線可以輕松插入和拔出，減少了操作過程中的難度和時間。
4.       安全性高：這種測試線通常具有阻火/阻燃特性，并且絕緣體材質為絕緣塑料，這些特點使得在使用過程中更加安全，降低了短路或觸電的風險。
5.       多樣性：這種測試線提供多種顏色選擇，如紅、黑、綠、黃、藍等，方便用戶區分不同的線路，便于管理和維護。

五、提供電子電路仿真軟件（需提供視頻演示）
1.       ★軟件非B/S或C/S構架，支持單機版運行，不受任何網絡或服務器的限制，無需瀏覽器，用戶可以隨時隨地使用，無需支付任何費用。

2. ★跨平臺兼容性：可以在各種操作系統上運行，包括Windows、MacOS和Linux等，方便用戶在不同平臺上進行電路設計和仿真。

3. ★仿真軟件支持圖形化界面，用戶可以通過通過鼠標拖拽和滾輪縮放，簡單的操作創建和編輯電路，右鍵菜單提供了更多高級操作，如刪除組件、添加新的連線等。軟件支持簡體中文，用戶能夠更自然、快速地理解和操作軟件，減少語言障礙，改善用戶體驗，提高工作和學習效率。

4. 與實物電路對應：所有實物電路，都有對應的虛擬仿真電路，做到從理論，仿真，實物，實踐，全流程的統一，軟件支持模擬電路、數字電路、電路原理、各種MCU處理器等多課程的仿真。

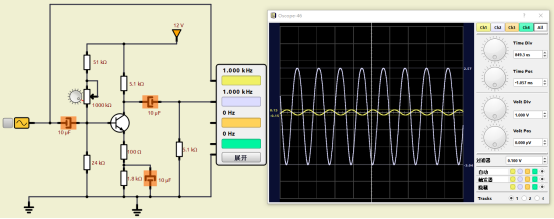

圖4-1模擬電路仿真圖

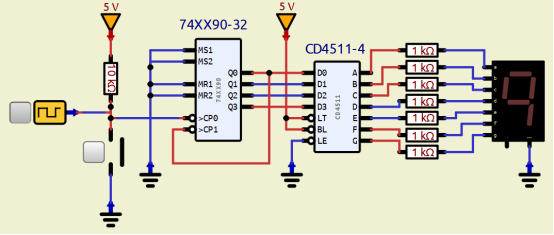

圖4-2 數字電路仿真圖

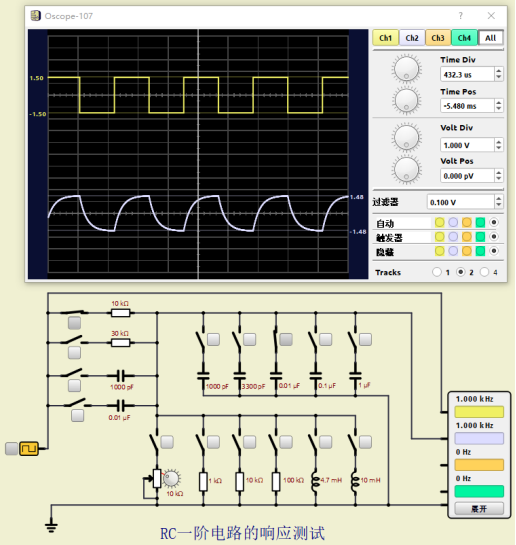

圖4-3 電路原理/分析仿真圖

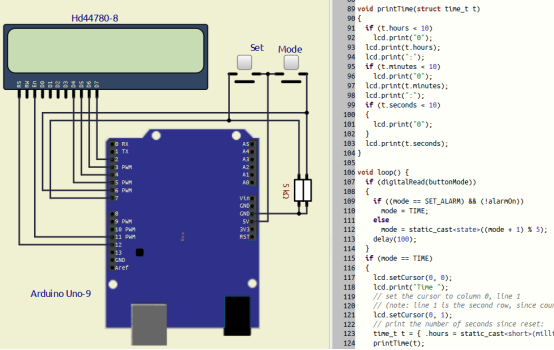

圖4-4 Arduino單片機電路仿真圖

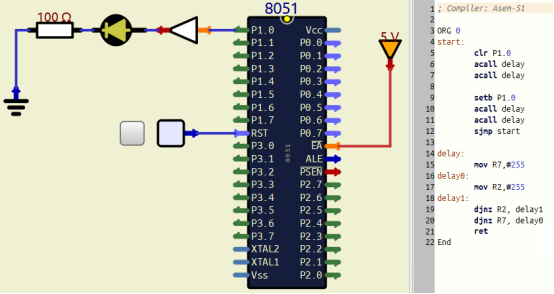

圖4-5 51單片機電路仿真圖

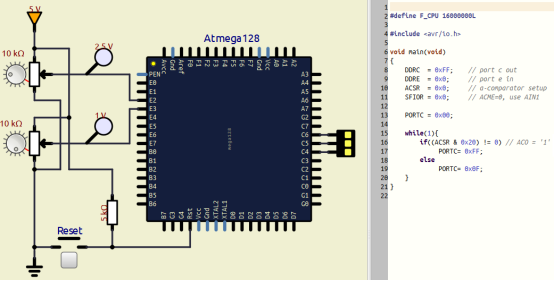

圖4-6 AVR單片機電路仿真圖

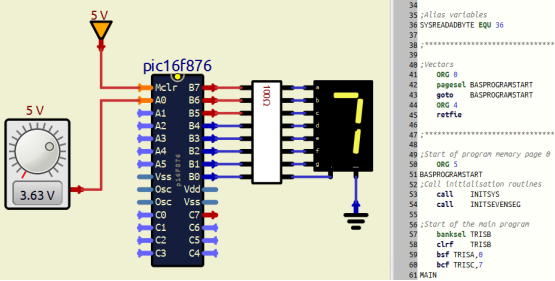

圖4-7 PIC單片機電路仿真圖

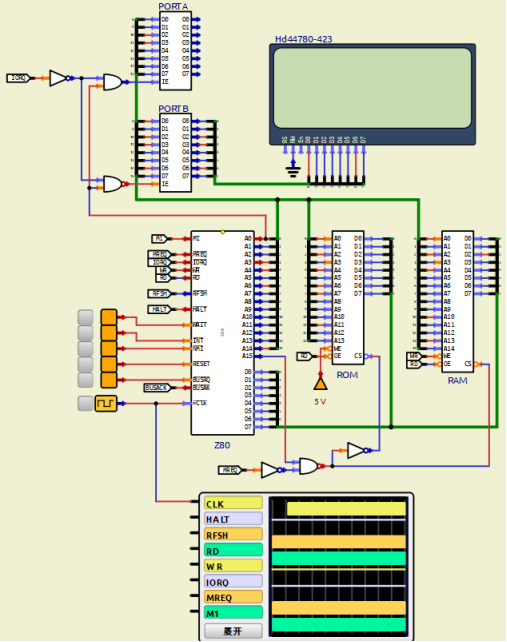

圖4-8 Z80微處理器電路仿真圖

5.       微控制器的電路模擬仿真：軟件提供了內置的代碼編輯器和調試器，支持多種編程語言，如C/C++等。用戶可以在軟件中直接編寫、編譯并調試他們的代碼，無需額外的編程環境。這對于Arduino等微控制器的開發者來說是一個巨大的便利。

6.       模擬仿真：在模擬模式下，所有的邏輯引腳具有可配置的阻抗、輸出電壓及閾值等特性。這種模擬精度達到1ps，可以非常精確地反映現實世界中的電子電路行為。

7.       數字仿真：在數字模式下，軟件能夠以顏色編碼的形式顯示線路的數字狀態，其中紅色代表高電平，藍色代表低電平。這種直觀的視覺反饋使得理解和分析數字電路的行為變得更加容易。

8.       電路設計與模擬：用戶可以在軟件界面中，從左側的工具欄中選擇需要的元器件，并將它們拖拽到右側的“電路板”中。可以通過鼠標拖拽元器件的引腳，將它們連接在一起，組成一個電路。完成電路設計后，可以點擊“運行”按鈕，開始對該電路進行模擬。軟件提供了多種模擬參數，如模擬時間和步長，用戶可以根據需要進行調整。

9.       強大的分析能力，實時模擬：提供電壓表、電流表、頻率計、示波器、邏輯分析儀等工具，在模擬運行結束后會提供電路的性能分析數據，如電壓、電流等，幫助用戶評估電路性能并進行優化。

10.     ★提供多種功能模塊和元器件庫：
(1)     儀器儀表：電壓表、電流表、頻率表、示波器、邏輯分析儀；
(2)     電源：電壓源、電流源、受控源、時鐘、波形發生器、穩壓電源、電池等；
(3)     開關：按鈕開關、撥碼開關、8路開關組、繼電器（常開、常閉、雙擲型）、矩陣鍵盤（可自定義行、列數）；
(4)     無源器件：電阻、排阻、電位器、可變電阻器、光敏電阻、熱敏電阻、電阻溫度計、力應變片、電容器、電解電容器、電感器、變壓器；
(5)     有源器件：二極管、穩壓二極管、可控硅整流器、雙向觸發二極管、雙向可控硅、場效應管、三極管、運算放大器、電壓調節器、模擬利用器；
(6)     輸出器件：LED發光二極管、三色LED發光二極管、8路LED燈組、7段LED       數碼管、LED點陣塊（可自定義行、列數）、LCD1602字符液晶顯示屏、LCD12864字符液晶顯示屏、觸摸液晶屏等；
(7)     電機：直流電機、步進電機、伺服電機；
(8)     微處理器：MCS51單片機、MCS65單片機、Z80微處理器; Arduino(包含Uno、Mega、Nano、Duemilanove);AVR單片機（ tiny13、 tiny24、tiny25、tiny44、 tiny45、 tiny84 tiny85、tiny2313、tiny4313、mega8、mega16、mega32、 mega48、 m48TQFP、mega64、mega88、m88 TQFP、mega128、mega164、mega168、m168TQFP、mega324、mega328、m328 TQFP、mega328PB、mega640、mega644、mega1280、mega1281、mega1284、mega2560、mega2561）、PIC單片機(p10F200、p10F202、p10F204、p10F206、p12F629、p12F675、p12F683、p16F83、p16F84、p16F627、p16F628、p16F630、p16F648、p16F676、p16F684、p16F685、p16F687、p16F689、p16F690、p16F873、p16F874、p16F876、p16F877、p16F882、p16F883、p16F884、p16F886、p16F887、p16F1826)；
(9)     傳感器：HC-SR04、DHT22/11、DS1621、DS18B20;
(10)  外設：串行端口、串口終端、電阻式觸控板、KY-023、旋轉編碼器、DS1307、ESP01(TCP);
(11)  門電路：緩沖器、與門、或門、非門、異或門；
(12)  運算器：二進制計數器、全加器、移位寄存器、邏輯函數；
(13)  存儲器：D觸發器、T觸發器、RS觸發器、JK觸發器、鎖存器、RAM/ROM,動態隨機存儲器、I2C內存；
(14)  轉換器：多路復用器、譯碼器、編碼器、7段顯示譯碼器、I2C轉并口；
(15)  其它邏輯電路：模/數轉換器、數/模轉換器、7段BCD數碼管、LM555、數字電位器；
(16)  常用集成芯片：
74HC00 74XX01 74HC02 74HC04 74HC08 74XX11 74HC32 74HC42 74XX45 74XX4674XX48 74XX49 74HC51 74XX54 74L554 74XX55 74XX56 74XX57 74XX64 74XX65 74XX68 74XX69 74XX70 74XX71 74XX72 74HC73 74HC74 74HC75 74HC76 74HC7774HC78 74XX82 74XX83 74HC85 74HC86 74XX87 74XX89 74XX90 74XX91 74XX9274XX93 74XX94 74XX95 74XX96 74XX97 74XX98 74XX99 74XX100 74XX101 74XX102 74XX103 74XX104 74XX105 74HC107 74HC109 74XX110 74XX111 74HC112 74HC11374XX114 74XX115 74XX121 74HC137 74HC138 74HC139 74XX141 74XX145 74HC14774HC148 74XX150 74HC151 74HC153 74HC154 74HC155 74XX156 74HC157 74HC15874XX159 74HC160 74HC161 74HC162 74HC163 74HC164 74HC165 74XX166 74XX168 74XX169 74XX170 74XX171 74HC173 74HC174 74HC175 74XX176 74XX177 74XX178 74XX179 74XX180 74HC181 74HC182 74XX184 74XX185 74XX189 74HC190 74HC191 74HC192 74HC193 74HC194 74XX195 74XX196 74XX197 74XX198 74XX199 74XX200 74XX219 74HC238 74XX240 74XX242 74XX243 74XX244 74HC245 74XX246 74XX248 74XX249 74HC251 74HC257 74HC258 74HC259 74HC273 74XX276 74HC279 74XX280 74HC283 74XX295 74HC298 74XX299 74XX301 74XX323 74HC352 74HC353 74HC354 74HC356 74XX365 74XX366 74XX367 74XX368 74HC373 74HC374 74HC375 74XX376 74HC377 74XX378 74XX379 74XX381 74XX382 74HC390 74HC393 74XX395 74XX490 74XX502 74XX503 74XX504 74XX540 74XX541 74HC573 74HC574 74XX582 74XX583 74HC590 74XX591 74HC592 74HC594 74HC595 74HC597 74HC640 74HC643 74HC645 74HC670 74XX682 74XX684 74HC688 74C925 74C926 74C927 74HC4016 74HC4017 74HC4020 74HC4022 74HC4024 74HC4028 74HC4040 74HC4051 74HC4052 74HC4053 74HC4060 74HC4067 74HC4094 74HC4511 74HC4514 74HC4515 74HC4518 74HC4520 74HC4543 74HC40102 74HC40103
CD4006 CD4009 CD4010 CD4013 CD4014 CD4015 CD4018 CD4019 CD4021 CD4026 CD4027 CD4029 CD4033 CD4035 CD4042 CD4043 CD4044 CD4054 CD4055 CD4056 CD4066 CD4076 CD4085 CD4094 CD4095 CD4096 CD4098 CD4099 CD4502 CD4503 CD4508 CD4510 CD4511 CD4512 CD4516 CD4521 CD4522 CD4526 CD4532 CD4539 CD4553 CD4555 CD4556 CD40110 CD40160 CD40161 CD40162 CD40163 CD40174 CD40175 CD40192 CD40193 MC14495 MM74C922 MM74C923 TC4560 TC4561 TC4467 TC4468 TC4469 tpic6a595 564IK2 K155ID11 K155ID13 K1761E3 K1761E4 K176IE5 K1761E13 K176IE12 K176ID2 K176ID3 K490IP1 K490IP2 AD7224 AD7520 AD7521 AD7524 AD7845 AM1404 AM1403 AM1402 chip222 DAC8562 DAC7621 LM555 LM3914 LM3915 LM3916 TL494 IR2153D

六、實驗項目

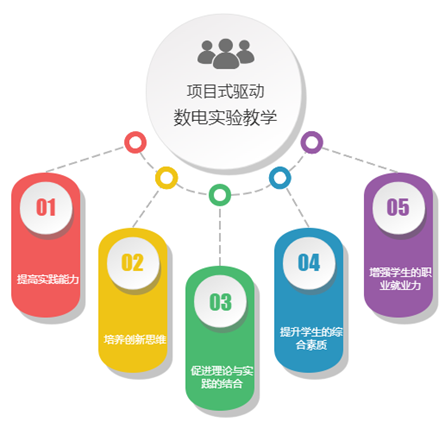

項目驅動式數電實驗教學
我們深入研究了本科類，中高職、高等院校的課程教材，并分析調研了多層次、多個院校的課程實驗教學大綱，結合實際，重新設計了“虛實一體全集成數字電路實驗平臺”，精心編列了以項目驅動式數電實驗教學指導手冊。具體以“理論教學+虛擬仿真+操作實踐”的教學方式，全面提升學生的學習和實踐能力。
（1）提高實踐能力：通過項目驅動式教學，學生可以在實際項目中應用所學的知識，提高他們的實踐能力和解決問題的能力。在項目設計、實驗操作和課程實踐中，學生可以通過實際操作來鞏固所學的知識，培養實踐能力
（2）培養創新思維：項目驅動式教學鼓勵學生在團隊中合作完成項目任務，培養他們的團隊合作能力和溝通能力。在團隊項目中，學生需要通過合作來完成任務，培養團隊合作能力和溝通能力。
（3）促進理論與實踐的結合：項目驅動式教學強調理論知識與實際應用的結合，有助于學生更好地理解課程內容，提高他們的實踐能力和創新思維。通過項目教學法，可以讓學生在數字電子技術課程中更好地幫助理解課程內容，提高他們的實踐能力和創新思維。
（4）提升學生的綜合素質：項目驅動式教學通過訓練，將大大提高學生的綜合素質，為工作提前積累了豐富的經驗。這種教學方法彌補了傳統教學過程中教學內容多，教學課時偏少；理論原理多，實踐應用偏少的缺陷。
（5）增強學生的職業就業力：項目驅動式教學可以讓學生提前了解工程項目的一些特點，提高學生的職業就業力。通過案例的學習和實踐，學生可以將工程項目的應用價值體現在一個教學過程中，既保證了知識的實用性，也體現了知識點的綜合性。

項目一    舉重裁判電路的設計與仿真
第一部分  門電路
實驗一    門電路邏輯功能及測試

項目二    交通燈故障報警電路的設計與仿真
第二部分  組合邏輯電路
實驗二    組合邏輯電路設計（半加器、全加器及邏輯運算）
實驗三    MSI集成加法器功能測試及應用
實驗四    譯碼器和數據選擇器
實驗五    編碼器

項目三    四人搶答器電路的設計與仿真

第三部分  觸發器
實驗六    觸發器 R-S、D 、J-K
實驗七    集成觸發器應用

項目四   二十四進制計數器電路的設計與仿真
第四部分  時序邏輯電路
實驗八    移位寄存器及其應用
實驗九    計數器電路測試及研究
實驗十    集成計數器功能測試及應用

項目五救護車警鈴電路的設計與仿真
第五部分  脈沖波形單元
實驗十一  波形產生及單穩態觸發器
實驗十二  555時基電路的功能測試及應用

項目六正負脈寬數控調制信號發生器的設計
第六部分  模數-數模轉換
實驗十三  A/D轉換器實驗
實驗十四  D/A轉換器實驗
第七部分 CPLD可編程邏輯器件(需選配CPLD模塊才能完成以下實驗)
實驗十五  3×8譯碼器的設計
實驗十六  編碼器的設計
實驗十七  算術運算（4位全加器的設計）
實驗十八  四位并行乘法器
實驗十九  設計基本觸發器（D，JK）
實驗二十  設計74LS160計數器功能模塊
實驗二十一狀態機電路設計
實驗二十二七人表決器
實驗二十三格雷碼變換電路
實驗二十四  BCD碼加法器
實驗二十五英語字母顯示電路
實驗二十六序列檢測器
實驗二十七四位移位乘法器

七、實驗所需儀器儀表（自行配置）
（1）建議配置：雙蹤數字示波器、萬用表。

友情提示：

1、貨品驗收：閣下收貨時請檢查數字集成電路實驗箱的貨品外觀，核實數字集成電路實驗箱的數量及配件，拒收處于受損狀態的數字集成電路實驗箱；

2、質保：頂邦將為閣下提供數字集成電路實驗箱產品說明書內的質保條件和質保期，在質保范圍內提供對數字集成電路實驗箱的免費維修，超出條件承諾時提供對數字集成電路實驗箱的有償維修；

3、退換貨：閣下單方面原因?qū)е碌臄?shù)字集成電路實驗箱選型錯誤或數字集成電路實驗箱購買數量錯誤，造成數字集成電路實驗箱的退換貨要求，將不被接受；

4、貨期：數字集成電路實驗箱的發貨期為參考值，如您需要了解數字集成電路實驗箱的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對數字集成電路實驗箱有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關數字集成電路實驗箱的咨詢。
