黨的十七屆五中全會強調，做好“十二五”時期經濟社會發展工作，必須以科學發展為主題，緊緊扣住加快轉變經濟發展方式這條主線。職業教育要適應國家需求、產業需求和人才市場需求變化，必須加快轉變自身發展方式。推進這一轉變的歷史使命是服務經濟發展方式轉變和現代產業體系建設，核心任務是建設具有中國特色、世界水準的現代職業教育體系，利用高等教育得天獨厚的人才資源，建設工程訓練中心，培養具有創新意識和創新能力，會動腦、會實踐、懂設計、懂操作的綜合型、創新型、高素質工程技術人員是我國社會主義經濟建設發展的迫切需要，也是高等教育義不容辭的責任。目前全國高等院校幾乎都建成了各有特色、門類齊全、設施先進的訓練中心，成為學生實踐訓練的基地和學生課外科技活動的園地。我校是一所培養應用型人才的地方綜合大學，籌建工程訓練中心，無疑是必須的和高瞻遠矚的。
實訓中心將認真貫徹執行我校“培養高素質應用型、復合型人才”的培養目標，密切配合專業基礎系列課程教學改革與實踐，啟迪學生的創新思維、開發創新潛能、培養創新能力、提高學生實踐動手能力，構建集教與學為一體、理論教學與實踐教學為一體、課內與課外教學為一體的實驗基地。并通過校企合作等形式開展聯合教學與培訓，開展科學研究活動。該項目的建成，將全面提升我校辦學條件、提升教學效果、保證教學質量，擴大學校影響。
二、項目實施的可行性。
主要工作思路與設想：
（1）焊接訓練中心是全天候開放的教學基地，可以同時容納40人進行實訓。實訓主要以現場技能培訓為主。焊接訓練中心摒棄傳統的管理模式，采用現代信息化管理，包括網上預約實訓；除學校安排的實訓課之外，學生可以安排課后時間進行訓練。
（2）形成規范的實訓教材，開發一系列培訓項目。組成以甘肅有色冶金職業技術學院的教師和周邊大型企業專業指導委員會專家為主的，有相關高校教師及主要校外實訓基地技術專家參加的編寫組，結合鍋爐壓力容器焊工培訓內容，編寫出一套焊接運用技術類相關專業的實訓教材，開發出手工焊、氬弧焊、氣保焊、自動焊等培訓項目。
（3）與社會發展緊密結合，突出體現新技術的培訓。如增加數字化焊接技術、激光復合焊、攪拌摩擦焊技術等現代焊接技術比重，使新技術、新工藝、新設備的實習內容達30%以上。將傳統基焊接技術與高新焊接技術有機結合，使學生掌握更多的焊接技術，更好地適應社會發展。
（4）還可對社會及周邊廠礦企業的技術人員進行培訓和聯合科研，成為一流的焊接技術人員人員培訓基地。
三、焊接專業實訓室訓練項目
焊工實訓室可進行培訓的具體焊工技能項目如下：
1、手工電弧焊的基本操作（平焊、立焊、橫焊）及仰焊的操作和其要領（利用用J507堿性焊條）
2、平角焊和立角焊的操作技術
3、常用金屬材料的焊接方法
4、熟練掌握氣焊和氣割的基礎操作技術
5、正確使用火焰的調整方法和火焰的應用范圍（碳化焰、中性焰、氧化焰）
6、掌握氬弧焊的引弧、送絲技術、具體的操作要點及參數調節、氬弧焊的應用范圍
四、焊接工藝介紹
焊接是通過加熱或加壓，或兩者并用，并且用或不用填充材料，使焊件達到原子間結合的一種加工方法。

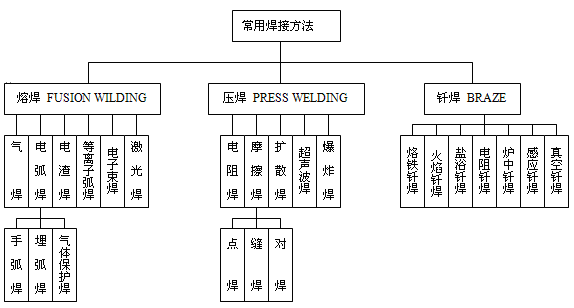

在工業生產中應用的焊接方法種類很多，根據焊接過程中金屬所處的狀態不同，可以把焊接分為熔化焊、壓焊和釬焊三大類。
熔化焊：利用局部加熱使連接處的母材金屬熔化，加入（或不加入）填充金屬而結合的方法，是工業生產中應用最廣泛的焊接工藝方法。熔化焊的特點是焊件間的結合為原子結合，焊接接頭的力學性能較高，生產率高，缺點是產生的應力、變形較大。
壓焊：在焊接過程中，必須對焊件施加壓力，加熱或不加熱完成焊接的方法。雖然壓焊件焊縫結合亦為原子間結合，但其焊接接頭的力學性能較熔化焊稍差，適合于小型金屬件的加工，焊接變形極小，機械化、自動化程度高。
釬焊：采用熔點比母材金屬低的金屬材料作釬料，將焊件和釬料加熱到高于釬料熔點、低于母材熔點溫度，利用液態的釬料潤濕母材，填充接頭間隙并與母材相互擴散實現連接焊件的方法。釬焊的特點是加熱溫度低，接頭平整、光滑，外形美觀，應力及變形小，但是釬焊接頭強度較低，裝配時對裝配間隙要求高。
五、技術規格參數
【規格尺寸】1500×750×450， 操作臺面：1500×750×2.0
【材質】優質鍍鋅鋼板 17.5公斤
【桌架】1400×650×450，60×40金屬方管，壁厚≥1.5。
【說明】變形小，承重佳。與鋼架強攻螺絲固定。焊接或螺栓連接。四柱，四直梁，四橫梁。
一、配置清單：
| 序號 | 名稱 | 規格參數 | 單位 | 數量 |
| 1 | MIG保護焊機 |
1、體積小，重量輕，高效節能；2、高頻引弧，成功率高；3、焊接表面均勻美觀；4、適合焊接不銹鋼、合金鋼、碳鋼、銅及其它金屬材料。配件：氬弧焊槍W(xué)P17，接地電纜（帶接地夾）16mm²。 【輸入電源】380V 3PH 50Hz 【額定輸入電流】13A 【輸出空載電壓】36V 【空 載 率】35%250A 【焊絲規格】0.8-1.2 【焊絲盤規格】300mm15kg 【送絲速度】2-25M/min 【外形尺寸】80x48x69cm 【重 量】85kg |
臺 | 10 |
| 2 | 氬弧焊機 |
1、 采用先進的逆變技術，選用優質進口功率器件工作頻率高、體積小、重量輕； 2、采用脈寬控制技術； 3、采用過熱、過流、過壓、欠壓保護裝置； 4、高頻變壓器采用軟磁鐵氧體材料，損耗小，轉換率高，高效節能； 5、結構簡潔，工藝優良，耐用可靠，容易維護； 6、采用無源功率因數校正，功率校正因數高； 7、采用輸入電源缺相、欠壓、過壓裝置，焊機安全實用性更強。 【額定輸入電壓（V）】AC220V±15% 【輸入頻率（HZ）】50/60 【額定輸入電流（A）】43（手焊）/28（氬焊） 【額定輸出電壓（V）】28（手焊）/18（氬焊） 【額定輸出電流（A）】10-200 【空載電壓（V）】41 【起弧方式】高頻引弧 【負載持續率（%）】60 【推力調節】------- 【空載損耗（W）】40 【效率】80 【功率因素】0.73 【絕緣等級】F 【外殼防護等級】IP21S 【重量（KG）】8 【外形尺寸】395×153×301 |
臺 | 5 |
| 3 | 空氣等離子弧切割機 |
功能及特點:1、采用壓縮空氣，省去昂貴氣體，且工作安全可靠。2、切縫窄，切口光潔，工件不變形，板材利用率高。3、能切割不銹鋼，碳鋼，銅鋁等各種金屬板材。4、能在各種位置上進行任意形狀的切割。5、適用于車輛，造船，化工，鍋爐，食品，醫藥，廚房，環境等行業的機械加工。 【額定輸入電壓（V）】380V/50HZ（三相） 【額定輸入功率（KVA）】22.5 【最高空載電壓（V）】260 【工作電壓（V）】120 【額定輸出電流（A）】100 【額定暫載率（%）】60 【切割厚度】碳鋼：18；不銹鋼：15；銅及鋁：8 【外形尺寸】445×480×1020 【重量（KG）】118 |
臺 | 5 |
| 4 | 電焊機 |
小型交流焊機。抽頭式變壓器結構，適用于220V/380V兩種電壓。輸出繞組采用獨特的架空技術，散熱快，過載能力強。變壓器鐵芯采用高矽硅鋼片，損耗小、效率高。機體表面經過酸洗、磷化處理，靜電噴塑，漆膜光潔、堅固、耐腐蝕、不脫落。 【功率】15-20KVA 【額定輸入電壓】220/380V 【額定負載持續率】20% 【適用焊條直徑】2.5-3.2 【電流調節范圍】55-220A 【空載電壓】58V 【額定頻率】50HZ 【額定負載電壓】26V 【絕緣等級】F 【冷卻方式】自冷風冷 【重量】22-25kg |
臺 | 40 |
| 5 | 空氣壓縮機 | 超靜音、超潔凈、低能耗、干燥除菌、防銹噴涂、使用安全、操作簡便、時尚實用。 | 臺 | 5 |
| 6 | 臺鉆 |
【最大鉆孔直徑】16 【立柱直徑】70 【主軸最大行程】85 【主軸端錐度B】18/MT.2 【主軸轉速(r/min)】 480-2400/4 【工作臺面尺寸】 Φ310 【底座工作面尺寸】210×210 【主軸軸心線至立柱表面距離】192 【主軸下端至工作臺面距離】0-300 【主軸下端至底座工作面距離】470 【電動機(w)】550 【毛重/凈重】100/85 【包裝尺寸】80×42.4×96.2 |
臺 | 5 |
| 7 | 型材切割機 |
【功率】2.2KW 【電壓】≥380V 50Hz 【轉速(轉/分)】≥2850 【砂輪大�。╩m）】Φ直徑×厚度×Φ孔徑Φ400×3×Φ32 【相數】3 【工作定額(%)】100 【溫升(℃)】75 人體工程學設計的工程軟塑膠手柄，防滑，耐磨，操作更舒適；高效能強勁馬達,切割效率更高；穩固的鑄鐵底座，防震橡膠底腳，保證整機操作時平衡穩定；快速虎鉗鎖，固定工件，效率特高；工件固定板，可做45°傾斜，并可調教3個位置，以配合不同大小的材料。 |
臺 | 5 |
| 8 | 立式砂輪機 |
【功率】1.5KW 【電壓】380V 50Hz 【轉速(轉/分)】2850 【砂輪大小】Φ直徑×厚度×Φ孔徑Φ250×25×Φ32 【相數】3 【工作定額(%)】40 【溫升(℃)】75 |
臺 | 5 |
| 9 | 臺式砂輪機（帶底座） |
純銅線電機能效高，動力強，使用壽命長；透明防護鏡，防塵的同時便于觀察；可調式星火擋板，根據砂輪的磨損調節位置;可調式刀架，便于操作者保持工件；雙砂輪對稱配置，利于機器運轉平穩，提高設備利用率 主要技術參數要求： 【電壓】220V / 380V 【功率】≥400W 【同步轉速】3000r/min 【砂輪尺寸】200Ø×20×Ø32mm 【砂輪安全線速度】35m/s 【工作制】S2(30min) |
臺5 |
| 序號 | 名稱 | 規格參數 | 單位 | 數量 |
| 1 | 教師綜合工作臺 | 1600×800×800 | 張 | 1 |
| 2 | 焊鉚實訓桌 |
二工位實訓桌（適合實訓以及工廠實際生產） 【承重】大于1000KG 【規格】1500長×750寬×1500mm高（桌面800+防護網700） 【臺面】50毫米木板，凹形包覆2毫米厚鋼板。 【桌架立柱】4立柱，2.0厚鋼板折型，規格100×80×750 【桌架橫梁及加強梁】1.5厚鋼板折型規格100×40×1.5橫縱七梁，四加強筋。 【金屬抽屜】二只，厚度1.0鋼板折制。加厚型金屬滑三節道，承重力佳，帶鎖。 【防護網（工位隔離網）標準型】1500X700X30沖孔金屬鋼板，帶加強筋 【工作電源（選配）】國標5孔安全插座交流 220V，裝置于腿立柱。 |
張 | 10 |
| 3 | 焊接工作地臺 |
【規格】1500×750×450 【操作臺面】1500×750×2.0 【重量】優質鍍鋅鋼板 17.5公斤 【桌架】1400×650×450，60×40金屬方管，壁厚≥1.5。 變形小，承重佳。與鋼架強攻螺絲固定。焊接或螺栓連接。四柱，四直梁，四橫梁。 |
張 | 20 |
| 4 | 手電鉆（手槍鉆） | 220V | 把 | 10 |
| 5 | 磨光機（角磨機） | 常規：主軸直徑M10磨/切片直徑100毫米 FF-100A、輸入功率620瓦 | 把 | 10 |
| 6 | 鐵砧 | 11寸/30KG 260×160×170 工件整形 | 臺 | 5 |
| 7 | 游標卡尺 | 0-150 | 把 | 10 |
| 8 | 焊絲 | 2.0mm | 卷 | 1 |
| 0 | 鉆頭（麻花鉆） | 規格：Φ3、4、6、8、Φ5、Φ8.5、Φ10.2高速含鈷鉆頭 每樣一支/套 | 套 | 10 |
| 10 | 磨光片 | 片 | 100 | |
| 11 | 切割片 | 片 | 20 | |
| 13 | 電焊條 | 2.5 | 盒 | 10 |
| 14 | 電焊面罩（手持） | 個 | 10 | |
| 15 | 盔式面罩 | 個 | 10 | |
| 16 | 劃針 | 120 （鎢鋼頭） | 支 | 10 |
| 17 | 金屬直尺 （鋼尺） | 1000 | 把 | 10 |
| 18 | 直角尺 | 500mm | 把 | 10 |
| 19 | 角尺 | 0-150 | 把 | 10 |
| 20 | 卷尺 | 3米 | 把 | 10 |
| 21 | 鐵錘（奶子、羊角，六棱錘） | 1.5p 1P 每樣1把 3把/套 | 套 | 10 |
| 22 | 卯槍 | 把 | 20 | |
| 23 | 鉚釘 鋁 | 4×10 500只 | 盒 | 20 |
| 24 | 一字批 | 橡膠柄5×200 8寸 鉻鉬鋼 | 把 | 20 |
| 25 | 十字批 | 橡膠柄5×200 8寸 鉻鉬鋼 | 把 | 20 |
| 26 | 圓尺（圓度尺） | 個 | 1 | |
| 27 | 尖嘴鉗 | 6 寸 45#鋼 | 把 | 20 |
| 28 | 鋼絲鉗 | 6 寸 硬質合金 | 把 | 20 |
| 29 | 鐵皮剪刀 | 10寸 | 把 | 10 |
| 30 | 鋸弓（鋼鋸架） | 300 可調式 | 把 | 20 |
| 31 | 鋸條（鋼鋸條） |
300（粗齒、中齒、細齒） 盒/100支 每套各一盒 |
套 | 10 |
| 32 | 防紫外線眼鏡 | 玻璃 | 付 | 20 |
| 33 | 專用衣服 | 粗帆布 | 套 | 20 |
| 34 | 電焊手套 | 粗帆布 | 雙 | 20 |
| 35 | 專用鞋子 | 毛皮鞋 | 套 | 20 |
| 36 | 口罩 | 只 | 100 |
