| 序號 | 編號 | 控制對象實訓模塊 | 實訓教學目標 |
|---|---|---|---|
| 1 | DB1 | 搶答器/音樂噴泉 | 通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂噴泉控制系統中“水流”及音樂的循環控制，掌握循環指令的編寫方法。 |
| 2 | DB2 | 裝配流水線/十字路口交通燈 | 通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。 |
| 3 | DB3 | 水塔水位/天塔之光 | 通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
| 4 | DB4 | 自動送料裝車/四節傳送帶 | 通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。 |
| 5 | DB5 | 多種液體混合裝置 | 通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。 |
| 6 | DB6 | 自動售貨機 | 通過用用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。 |
| 7 | DB7 | 自控軋鋼機/郵件分揀機 | 通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。 |
| 8 | DB8 | 機械手控制/自控成型機 | 通過對機械手停留“位置“及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
| 9 | DB9 | 加工中心 | 通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
| 10 | DB10 | 四層電梯 | 通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。 |
| 11 | DB11 |
步進電機/直線運動：（實物）步進電機系統由驅動電路、步進電機、刻度盤、指針等組成； 直線運動系統由電機、同步帶、光電傳感器、導軌、移動塊等組成。 |
通過利用PLC對步進電機及直線運動實物模塊的控制，初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制。 |
| 12 | DB12 | 自動洗衣機/電鍍生產線 | 通過對洗衣機進出水時間、洗滌流程及電鍍生產線中物塊侵入不同溶液的時間、方式、先后順序的控制，掌握多點PLC控制系統的綜合應用能力。 |
| 13 | DB13 |
直流電機控制/溫度控制 （模擬量控制） |
通過對直流電機系統中脈沖信號采集、轉速控制（電壓量）及溫度控制系統中的溫度參數的控制，掌握高速計數器指令、模擬量處理指令、PID指令的使用。 |
| 14 | DB14 | 典型電動機控制實操單元：施耐德交流接觸器3只；時間繼電器1只，3個按鈕，3只交流指示燈，2只熱繼電器，元器件配置專用底座。 | 掌握一般強電系統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控制；掌握安裝和調試PLC電氣控制系統的有關知識。 |
| 15 | DB15 | 網孔板 | 學會電氣控制系統中各元器件的布局規劃、安裝、調試過程知識。 |
| 16 | BP1 | 變頻器實訓組件：配置西門子V20 0.37KW變頻器 | 初步具有綜合應用變頻器的能力，了解變頻調速在實際中的應用，掌握變頻器與PLC之間USS通信協議的建立連接方法。 |
| 17 | CM1 |
觸摸屏實訓組件：7英寸 昆侖通態，256色 |
了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。 |
|
4.數碼顯示控制 5.搶答器控制（優先級、數值運算，具有聲效功能） 6.天塔之光控制（閃爍、發射、流水型） 7.音樂噴泉控制（具有聲效功能） 8.十字路口交通燈控制 9.水塔水位控制 10.自動送料裝車系統控制 11.四節傳送帶控制 12.裝配流水線控制 13.多種液體混合裝置控制 |
14.自控成型機控制 15全自動洗衣機控制（具有聲效功能） 16.電鍍生產線控制 17.自控軋鋼機控制 18.郵件分揀機控制 19.自動售貨機控制 20.機械手控制 21.三層電梯控制 22.四層電梯控制（實物） 23.加工中心控制（實物） |
|
24.直線運動位置識別、運動軌跡控制、定位控制 25.步進電機運動控制 |
26.直流電機控制 27.溫度PID控制 |
|
28.C620車床的電氣控制線路 29.臥式車床電氣控制線路 30.機床兩地控制線路 31.M7130平面磨床的電氣控制線路 |
32.Z3040搖臂鉆床的電氣控制線路 33.液壓滑臺式自動攻螺紋機的電氣控制線路 34.運行小車的電氣控制線路 |
|
35.變頻器功能參數設置與操作 36.變頻器報警與保護功能 37.外部端子點動控制 38.變頻器控制電機正反轉 39.多段速度選擇變頻調速 40.變頻器無級調速 41.基于外部模擬量(電壓/電流）控制方式的變頻調速 42.瞬時停電啟動控制 43.PID變頻調速控制 44.PLC控制變頻器外部端子的電機正反轉 45.PLC控制變頻器外部端子的電機運行時間控制 |
46.基于PLC數字量控制方式的多段速 47.基于PLC模擬量控制變頻開環調速 48.基于PLC通信方式的變頻器開環調速 49.基于PLC通信方式的速度閉環控制 50.基于PLC模擬量方式的變頻器閉環調速 51.變頻器恒壓供水系統的模擬 52.基于觸摸屏控制方式的基本指令編程練習 53.基于觸摸屏控制方式的LED控制 54.基于觸摸屏控制方式的溫度PID控制 55.PLC、觸摸屏與變頻器通信控制 56.基于MCGS的現場總線網絡通信技術 |
| 名稱 | 型號 | 數量 | 單位 | 備注 |

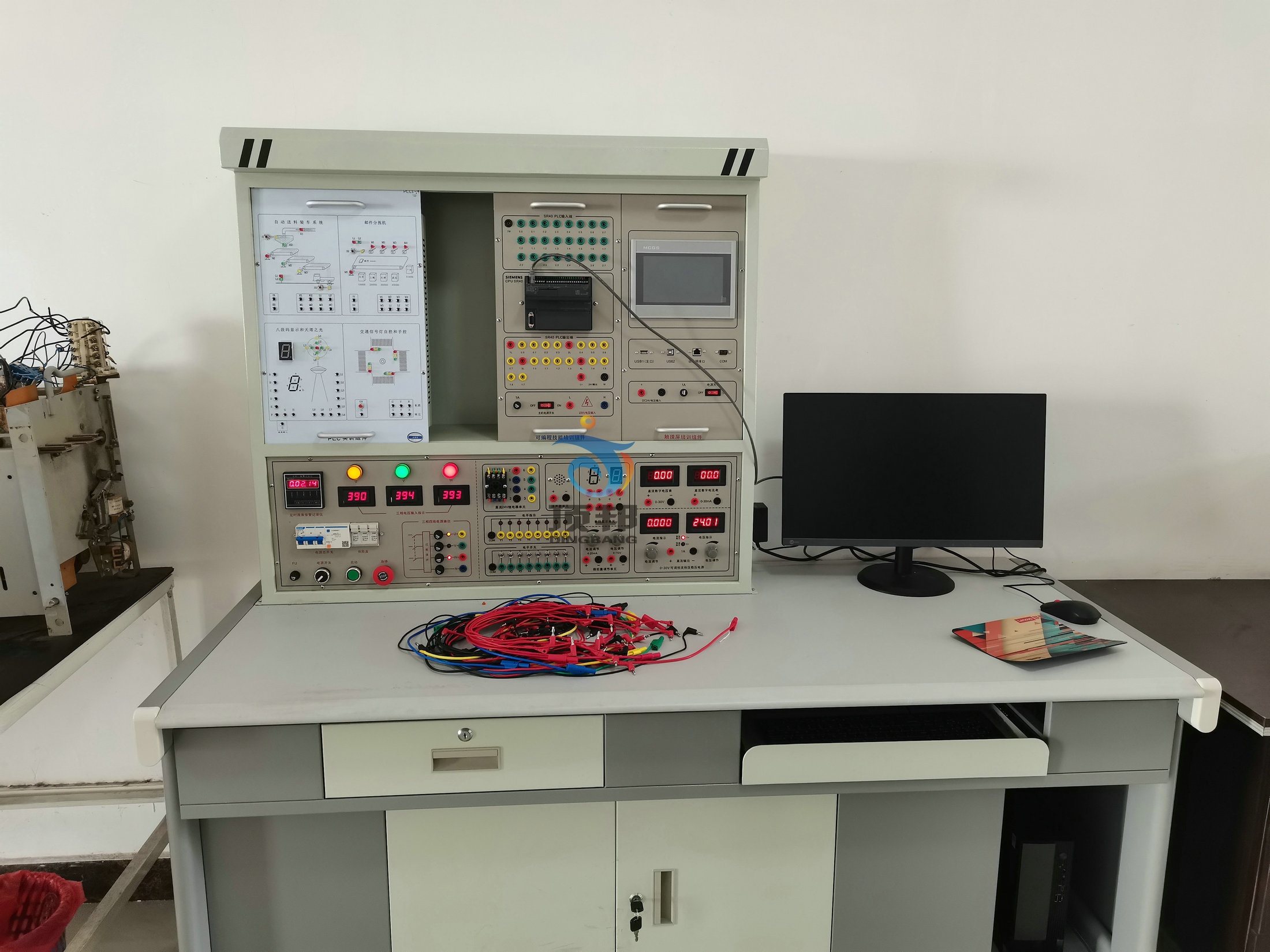

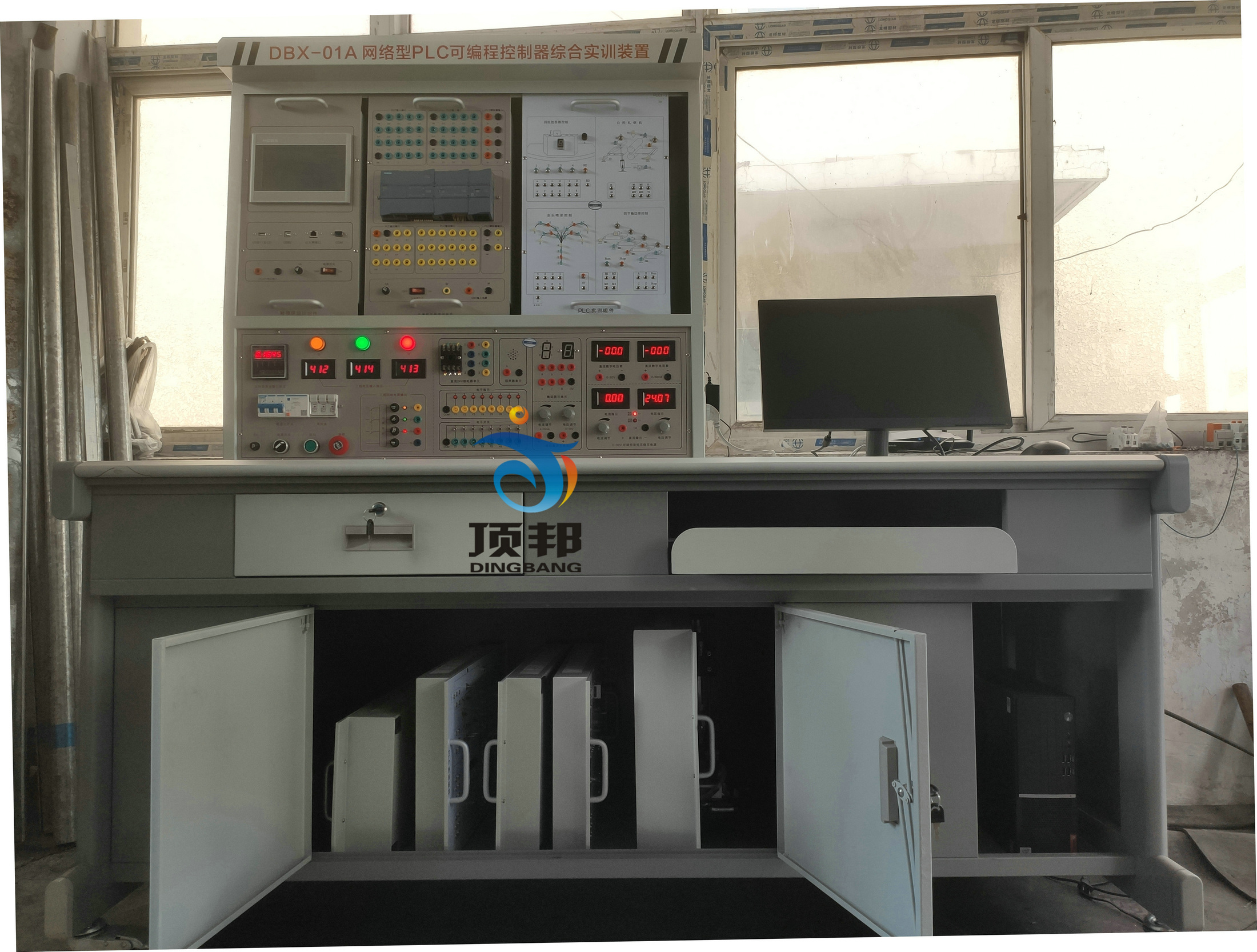

| PLC實訓臺 | 西門子S7-1500 CPU1511C-1PN | 1 | 套 | |
| 實訓屏 | 1 | 臺 | ||
| 通信編程電纜 | 1 | 條 | ||
| 實訓模塊 | 實訓模塊1 | 1 | 塊 | |
| 實訓模塊2 | 1 | 塊 | ||
| 實訓模塊3 | 1 | 塊 | ||
| 實訓模塊4 | 1 | 塊 | ||
| 實訓模塊5 | 1 | 塊 | ||
| 實訓模塊6 | 1 | 塊 | ||
| 實訓模塊7 | 1 | 塊 | ||
| 實訓模塊8 | 1 | 塊 | ||
| 觸摸屏實訓模塊 | 1 | 塊 | 7英寸，昆侖通態 | |
| 變頻器模塊 | 1 | 塊 | 變頻器實訓組件：配置西門子V20 0.37KW變頻器 | |
| 電機 | 三相鼠籠式異步電動機380V | 1 | 臺 | |
| 電機及導軌 | 220V電機及導軌含1024編碼器以及轉速表 | 1 | 臺 | |
| 散件 | 交流接觸器 | 3 | 個 | |
| 網孔板 | 1 | 個 | ||
| 時間繼電器 | 1 | 個 | ||
| 按鈕 | 3 | 個 | ||
| 交流指示燈 | 3 | 個 | ||
| 熱繼電器 | 2 | 個 | ||
| 安裝塑料件 | 若干 | |||
| 軟件 | 演示板原程序 | 1 | 套 | |
| 仿真軟件 | 1 | 套 | ||
| 實訓桌 | 實訓桌 | 1 | 張 | |
| 說明書 | 實驗指導 | 2 | 冊 | |
| 連接線 | 實驗疊插連接線100CM | 40 | 條 | |
| 實驗疊插連接線30CM | 10 | 條 |
