| 車床床身形式 | 整體式床身（不含外防護罩） | |
| 床身上最大工件回轉直徑 | ≥320mm | |
| 最大工件長度（頂尖距） | ≥750mm | |
|
最大工件 加工直徑 |
床身 | ≥320mm |
| 拖板 | ≥165mm | |
| 最大工件加工長度 | ≥650mm | |
| 主軸頭形式/錐度/錐孔 | MT5 | |
| 主軸通孔直徑 | ≥Φ60mm | |
| 主軸轉速 (變頻無級) | ≥50～2500/rpm | |
| 主軸功率 | ≥4KW | |
| 快速移動速度 X/Z軸 | ≥6000/8000mm/min | |
| 最大行程 X/Z軸 | ≥230/680mm | |
| 電動刀架形式及裝刀數 | ≥立式 4工位 | |
| 刀桿截面尺寸 | ≥20×20mm | |
| 定位精度 X/Z軸 | ≤0.02/0.03mm | |
| 重復定位精度 X/Z軸 | ≤0.01/0.016mm | |
| 工件加工精度 | IT6～ IT7 | |
| 工件表面粗糙度 | Ra1.6 | |
| 頂尖套簡內孔錐度 | ≥莫氏4號 | |
| 頂尖套筒最大移動量 | ≥100 mm | |
| 橫向最大移動量 | ±10mm | |
| 外形尺寸 | ≥2150×1300×1700 mm | |
| 機床凈重量 | ≥1400KG | |
| 序號 | 材料名稱與規格型號 | 數量 | 單位 |
| 1 | 數控系統（采用FANUC 0i-TF Plus） | 1 | 臺 |
| 2 | 機床實訓控制臺（采用鐵質鈑金噴塑結構） | 1 | 臺 |

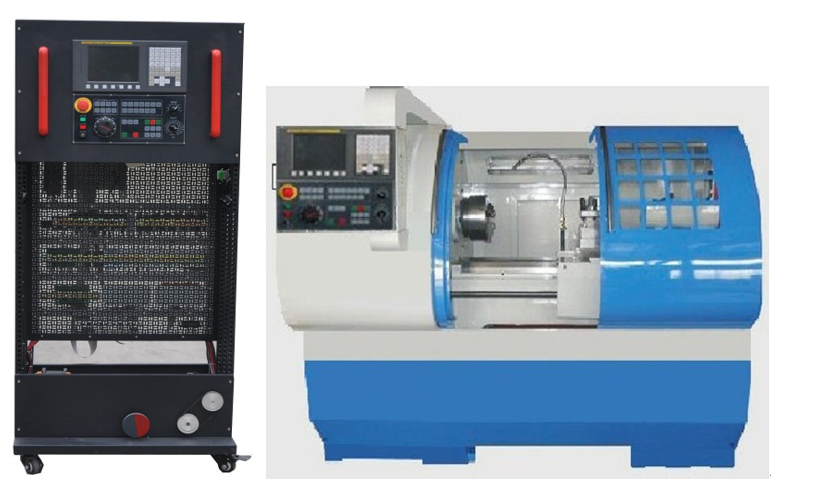

| 3 | CK6432型數控車床（不含外防護，方便學員拆裝實訓） | 1 | 臺 |
| 4 | 手搖脈沖發生器（FANUC手輪）（安裝在面板上） | 1 | 臺 |
| 5 | 四工位刀架（含扳手） | 1 | 套 |
| 6 | 冷卻泵電機 | 1 | 臺 |
| 7 | 三相交流伺服電機（βIS系列）(安裝在實物機床上) | 2 | 臺 |
| 8 | 雙軸型伺服放大器單元（βIS系列，安裝在面板上） | 1 | 臺 |
| 9 | 變頻器（安裝在面板上） | 1 | 臺 |
| 10 | I/O板（FANUC ） | 1 | 塊 |
| 11 | 分線器(FS-50BB) （安裝在面板上） | 1 | 塊 |
| 12 | 滅弧器31TX1-31A03（安裝在面板上） | 3 | 只 |
| 13 | 交流接觸器CJX1-22（正泰）（安裝在面板上） | 4 | 只 |
| 14 | 直流繼電器MY2N（安裝在面板上） | 6 | 只 |
| 15 | 斷路器（正泰）（安裝在面板上） | 8 | 只 |
| 16 | 總電源開關（安裝在柜上） | 1 | 只 |
| 17 | 風機（安裝在柜內）（安裝在面板上） | 1 | 只 |
| 18 | 急停開關（驅動）（安裝在副面板上） | 1 | 只 |
| 19 | 照明開關（安裝在側板上） | 1 | 只 |
| 20 | 直流24V電源（安裝在柜內） | 2 | 臺 |
| 21 | 650W變壓器（安裝在柜內） | 1 | 臺 |
| 22 | 1500W變壓器（安裝在柜內） | 1 | 臺 |
| 23 | 鑰匙（每套2把） | 1 | 套 |
| 24 | CAD/CAM軟件光盤 | 1 | 張 |
| 25 | 變頻器使用手冊 | 1 | 本 |
| 26 | FANUC 0I－F用戶手冊 | 1 | 本 |
| 27 | FANUC 0I－F維修手冊 | 1 | 本 |
| 28 | FANUC 0I－F參數說明 | 1 | 本 |
| 29 | 實訓臺指導書（含智能故障使用說明書） | 1 | 本 |
| 30 | 數控車床電氣原理圖 | 1 | 份 |
| 31 | 智能故障考核軟件 | 1 | 套 |
| 序號 | 名稱 | 規格 | 數量 | 備注 |
| 1 | 三爪卡盤 | 1個 | 已裝在機床上 | |
| 2 | 卡盤正爪 | 1副 | 已裝在卡盤上 | |
| 3 | 卡盤反爪 | 1副 | 隨機 | |
| 4 | 卡盤扳手 | 1把 | 隨機 | |
| 5 | 刀架扳手 | 1把 | 隨機 | |
| 6 | 機床墊鐵 | 6只 | 隨機 | |
| 7 | 死頂尖 | 1只 | 隨機 | |
| 8 | 刀墊片 | 1盒 | 隨機 | |
| 9 | 車刀 | 4把 | 隨機 | |
| 10 | 尾架扳手(呆扳手) | 1把 | 隨機 | |
| 11 | 塑料棒（試件） | 1箱 | 隨機 | |
| 12 | 螺絲刀 | 十字 一字 | 2把 | 隨機 |
| 13 | 內六角扳手 | 1套 | 隨機 |
