一、 概 述
  當前電力系統繼電保護絕大多數采用微機型保護裝置，它作為現代化的保護裝置在電力系統二次部分中占有非常重要的位置。因此，對于電力系統專業技術的學生以及在崗的專業技術人員掌握微機裝置的接線、參數設置及調試都非常重要。

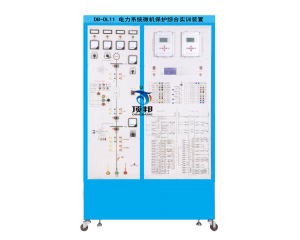

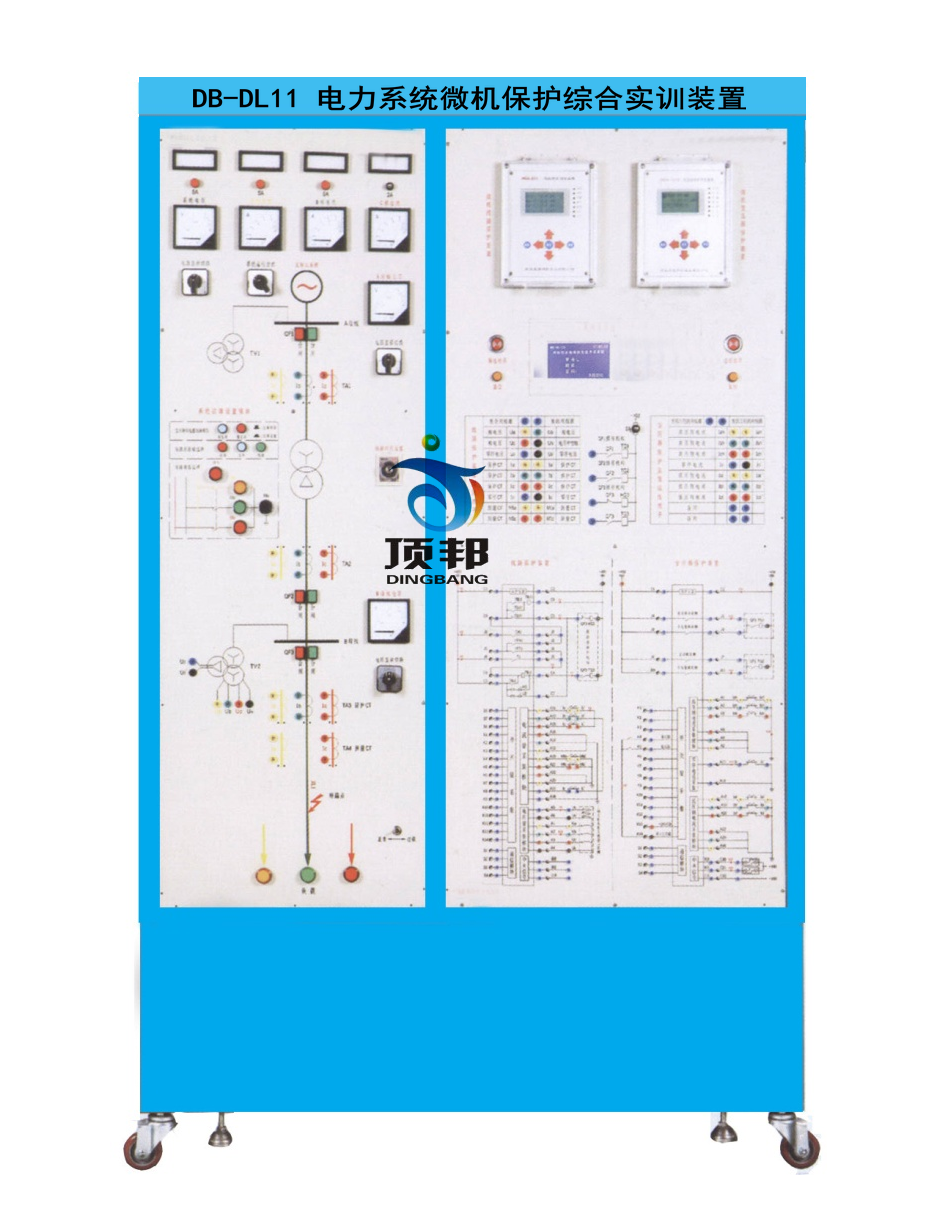

DB-DL11電力系統微機保護綜合實訓裝置是針對職業院校的電力技術類專業“電力系統繼電保護”、“電力系統微機保護”及相關專業課程設計的綜合型實訓裝置。該實訓裝置采用電力工程中廣泛應用的微機線路測控裝置和微機變壓器測控裝置，配置模擬一次系統（含輸電線路、電力變壓器、負載阻抗、短路阻抗）、三相可調電源調壓器、系統故障設置模塊、智能故障設置排除及考核裝置等功能模塊，可以完成微機線路、微機變壓器保護裝置的特性測試、接線、以及線路保護、變壓器保護的參數整定設置、運行等方面的實訓和考核項目。本裝置可用于電力行業培訓，也可以用于職業院校等相關專業的實訓教學。
二、 特 點
1. 電力系統微機保護綜合實訓裝置的核心設備—微機線路測控裝置、微機變壓器測控裝置，并具有物理模擬一次系統，使學生可以很直觀的了解電力系統發生各類短路故障時電量參數的變化。
2. 電力系統微機保護綜合實訓裝置具有升級接口，用戶可以在基于模擬一次系統基礎上擴展繼電保護及二次回路實訓項目。
3. 通信組網：電力系統微機保護綜合實訓裝置具有RS-485總線接口，可以實現基于微機測控裝置的電力系統SCADA。
三、 技術指標
1.額定電壓：三相五線～380V±10%  50Hz
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.額定容量：3.0kVA
4.外形尺寸：1240mm×500mm×2000mm
四、 實訓項目
微機線路保護實訓
1. 模擬電力系統正常、最大、最小運行方式
2. 模擬系統短路
3. 微機定時限過流保護
4. 微機帶時限電流速斷保護
5. 微機無時限電流速斷保護
6. 階段式過電流保護
7. 運行方式對保護靈敏度的影響及靈敏度校驗
8. 電流電壓連鎖保護
9. 反時限電流保護
10. 階段式過電流保護與自動重合閘前加速
11. 階段式過電流保護與自動重合閘后加速
12. 其它線路保護形式
微機變壓器保護實訓
13. 系統正常運行及不平衡電流的測量
14. 模擬變壓器瓦斯保護
15. 變壓器差動保護
16. 變壓器過電流保護
17. 變壓器反時限過電流
18. 變壓器過負荷保護
19. 變壓器零序過電流保護
回路故障排除
20. 微機線路故障排除
微機變壓器故障排除
