| 名稱 | 型號 | 數量 | 單位 | 備注 |
| 實訓屏 | 1 | 臺 | ||
| 電源控制箱 | 1 | 臺 | 鋼質噴塑 | |
| 網孔板 | 1 | 塊 | ||
| 實訓桌 | 1 | 張 | 鋁木結構 | |
| 電腦桌 | 1 | 張 | ||
| PLC主機 | SR40 輸入24點 輸出16點 | 1 | 臺 | |
| 變頻器 | 變頻器實訓組件：配置三菱FR-D720S 0.4KW變頻器，帶有RS485通信接口 | |||
| 觸摸屏 | 觸摸屏實訓組件：7英寸昆侖通態，256色 | |||
| 學生凳 | 2 | 張 | 鋼木結構 | |
| 儲存柜 | 1 | 個 | ||
| 通訊電纜 | 1 | 條 | ||
| 虛實結合實訓模塊 | 包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。 | 1 | 塊 | |
|
（二）工業自動化數字孿生仿真軟件 |
采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控制器根據信號執行相應的輸出操作，以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相1同的操作。軟件通過自動、手動和PLC控制三種模式再現了以下虛擬工業場景，3D場景的PLC實驗項目和36個PLC虛實結合控制實訓模塊一致： 三層電梯控制 自動售貨機 機械手 自動門 天塔之光 全自動洗衣機 自動成型機 紅綠燈 裝配流水線 四路搶答器 音樂噴泉 軋鋼機 郵件分揀 物料分揀 多級傳輸 八段碼顯示 多種液體混合 雙面銑床 電鍍槽 交流電機正反轉控制 小車運動 攪拌站 汽車燈光控制 汽車火花塞點火控制 加工中心控制 隧道監控 自動扶梯 CA6140普通車床PLC改造控制 X62W萬能銑床PLC改造控制 T68臥式鏜床PLC改造控制 M7120平面磨床PLC改造控制 Z3050搖臂鉆床PLC改造控制 電動葫蘆PLC改造控制 Z35搖臂鉆床PLC改造控制 M1432A萬能外圓磨床PLC改造控制 |
1 | 套 | 正版 |
| 電氣控制 | 表一 | 1 | 套 | |
| 軟件 | 西門子編程軟件及演示程序 | 1 | 套 | |
| 組態軟件教育版 | 1 | 套 | ||
| 說明書 | 實訓指導 | 1 | 冊 | |
| 專用導線 | 實訓連接線50CM自鎖線 | 30 | 條 | |
| 15CM自鎖線 | 10 | 條 | ||
| Ф4電機安全疊加連線 | 30 | 條 |
| 序號 | 名 稱 | 型號與規格 | 數 量 |
| 1 | 單相電度表 | DD862-2 | 1 |
| 2 | 單相閘刀開關 | HK8 | 1 |
| 3 | 開關 | 4A/250V | 1 |
| 4 | 平燈頭 | 6A/250V | 2 |
| 5 | 插座 | 1 | |
| 6 | 電流互感器 | BH0.66 | 1 |
| 7 | 墻壁開關座 | 2 | |
| 8 | 聲控開關 | 1 | |
| 9 | 低壓斷路器 | DZ108-20/10 | 1 |
| 10 | 2P直插式保險盒 | RT18-32X | 1 |
| 11 | 3P直插式保險盒 | RT18-32X | 1 |
| 12 | 交流接觸器 | CJX2-0910 | 3 |
| 13 | 輔助觸頭 | F4-22 | 3 |
| 14 | 熱繼電器 | R16B-20/3 | 1 |
| 15 | 通電延時時間繼電器 | ST3PA-B/380V（0-60S） | 1 |
| 16 | 時間繼電器座 | PF-083A | 1 |
| 17 | 3H鐵殼按鈕 | 2 | |
| 18 | 行程開關 | LX9-111 | 2 |
| 19 | 行程開關 | LX9-001 | 2 |
| 20 | 倒順開關 | K03-15 | 1 |
| 21 | 日光燈管 | Y210RR25/10W | 1 |
| 22 | 鎮流器 | 13W | 1 |
| 23 | 日光燈座 | 2 | |
| 26 | 接線端子排 | 10孔 | 1 |
| 27 | G形導軌 | 1 | |
| 28 | 走線槽 | 2米 | |
| 29 | 螺絲 | 90 | |
| 30 | 螺絲刀 | 2 | |
| 31 | 尖嘴鉗 | 1 | |
| 32 | 剝線鉗 | 1 | |

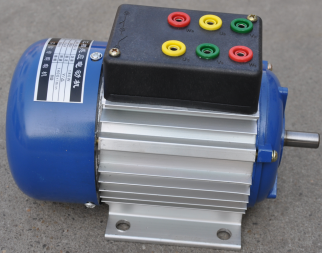

| 33 | 三相鼠籠異步電動機 | 380V/Y/△180W，單速 | 1 |
| 34 | 三相鼠籠異步電動機 | 380V/Y/△180W，單速，配離心開關 | 1 |
友情提示：
1、貨品驗收：閣下收貨時請檢查電氣控制綜合實訓裝置的貨品外觀，核實電氣控制綜合實訓裝置的數量及配件，拒收處于受損狀態的電氣控制綜合實訓裝置；
2、質保：頂邦將為閣下提供電氣控制綜合實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對電氣控制綜合實訓裝置的免費維修，超出條件承諾時提供對電氣控制綜合實訓裝置的有償維修；
3、退換貨：閣下單方面原因?qū)е碌碾姎饪刂凭C合實訓裝置選型錯誤或電氣控制綜合實訓裝置購買數量錯誤，造成電氣控制綜合實訓裝置的退換貨要求，將不被接受；
4、貨期：電氣控制綜合實訓裝置的發貨期為參考值，如您需要了解電氣控制綜合實訓裝置的精確貨期，請與頂邦的銷售人員聯系；
5、如閣下對電氣控制綜合實訓裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關電氣控制綜合實訓裝置的咨詢。
