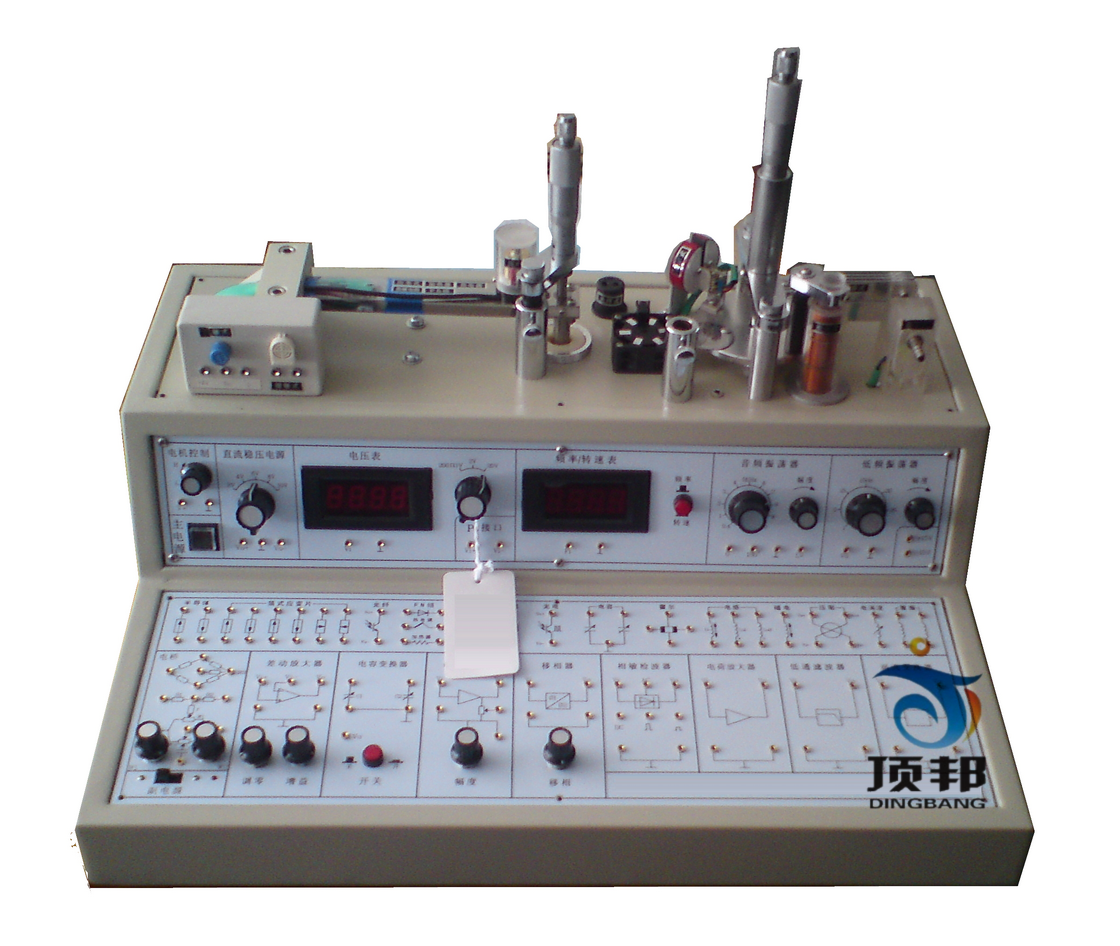

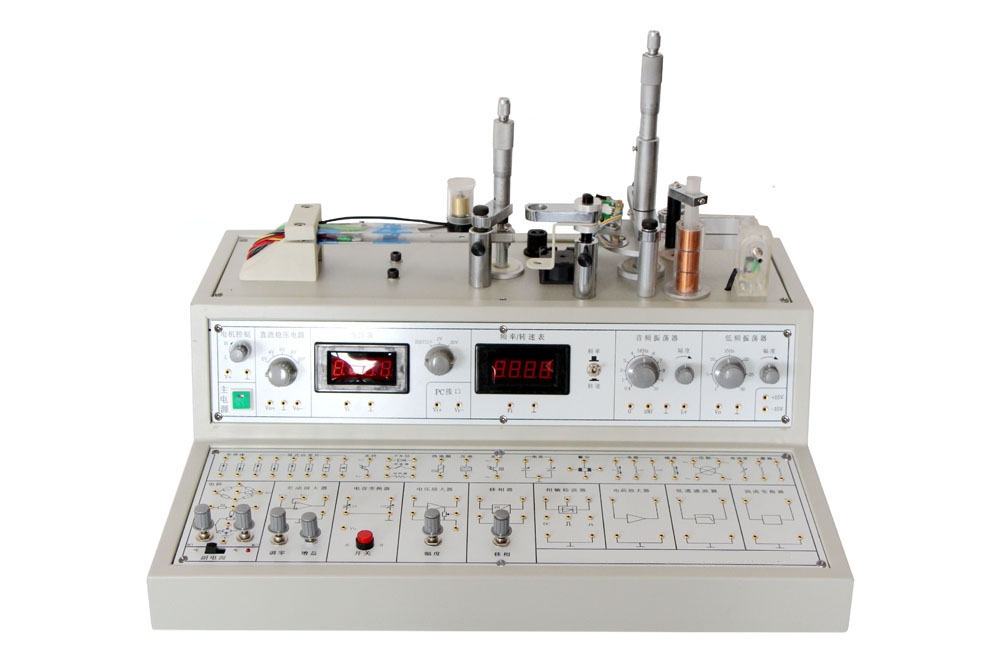

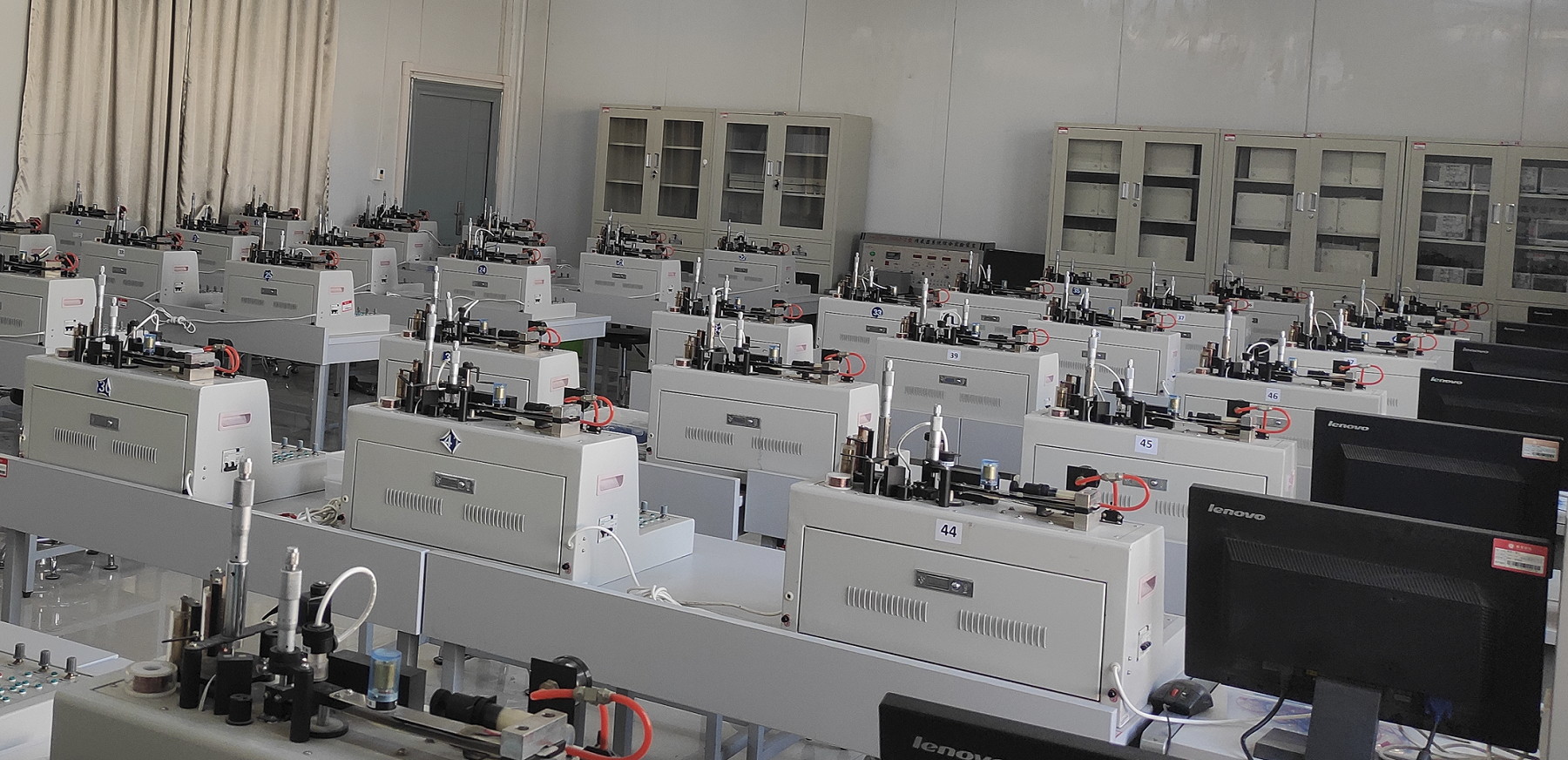

DB-CSY998C 傳感器系統實驗平臺

一、產品簡介

傳感器系統實驗平臺主要由四部分組成：傳感器安裝臺、顯示與激勵源、傳感器符號及引線單元、處理電路單元。
傳感器安裝臺部分：裝有雙平行振動梁（應變片、熱電偶、PN結、熱敏電阻、加熱器、壓電傳感器、梁自由端的磁鋼）、激振線圈、雙平行梁測微頭、光纖傳感器的光電變換座、光纖及探頭小機電、電渦流傳感器及支座、電渦流傳感器引線Φ3.5插孔、霍爾傳感器的二個半圓磁鋼、振動平臺（圓盤）測微頭及支架、振動圓盤（圓盤磁鋼、激振線圈、霍爾片、電渦流檢測片、差動變壓器的可動芯子、電容傳感器的動片組、磁電傳感器的可動芯子）、擴散硅壓阻式傳感器、氣敏傳感器及濕敏元件安裝盒.
傳感器系統實驗平臺顯示及激勵源部分：電機控制單元、主電源、直流穩壓電源（±2V－±10V檔位調節）、F／V數字顯示表（可作為電壓表和頻率表）、動圈毫伏表（5mV-500mV）及調零、音頻振蕩器、低頻振蕩器、±15V不可調穩壓電源。
傳感器系統實驗平臺實驗主面板上傳感器符號單元：所有傳感器（包括激振線圈）的引線都從內部引到這個單元上的相應符號中，實驗時傳感器的輸出信號（包括激勵線圈引入低頻激振器信號）按符號從這個單元插孔引線。
處理電路單元：電橋單元、差動放大器、電容放大器、電壓放大器、移相器、相敏檢波器、電荷放大器、低通濾波器、渦流變換器等單元組成。
實驗儀配上一臺雙線（雙蹤）通用示波器可做幾十種實驗。教師也可以利用傳感器及處理電路開發實驗項目。

二、傳感器安裝部分：
1.二組平行振動梁：平行振動梁為懸臂式結構，一端固定、另一端是自由端，自由端裝有振動圓盤及位于激振線圈中的永久磁鋼，振動圓盤上裝有各類傳感器，利用測微桿和激振信號可完成傳感器的靜態特性和動態特性實驗。一組共振頻率12Hz左右，另一組共振頻率9Hz左右。
2.電加熱器二組：由電熱絲組成，加熱時可獲得高于環境溫度30℃左右的升溫。
3. 測速電機一組:由可調低噪聲高速軸流風機組成，與光電，光纖配合進行測速實驗。
4.光電變換器：由紅外發射、接收管組成
5.傳感器配置：
（1）電阻應變式傳感器：由BHF泊式應變片構成，6片工作片、2片補償片。
（2）霍爾式傳感器: 由JVC公司生產的HZ型線性半導體霍爾片和永久磁鋼構成，信號線性范圍±≥3mm。
（3）電容式傳感器：由兩組定片和一組動片組成的差動變面積電容式傳感器，線性范圍≥±3mm。
（4）電感式傳感器（差動變壓器）傳感器：由一個初級、二個次級線圈繞制而成的透明空心線圈，鐵芯為軟磁體氧體，量程±5mm，精度 5%。
（5）電感式傳感器（自感式）傳感器：由一個初級、二個次級線圈繞制而成的透明空心線圈，鐵芯為軟磁體氧體，測量范圍0-10mm。
（6）電渦流位移傳感器: 由多股漆包線繞制的扁平線圈與金屬渦流片組成。直流電阻：1Ω-2Ω，線性工作范圍 lmm，量程：≥3mm，
（7）壓電加速度傳感器：由PZT－5雙壓電晶片和金屬質量塊構成。f≥10KHZ、Q≥20pc/g。靈敏度：100mV/g，測量范圍：±50g工作范圍擴 30KHZ。
（8）磁電式傳感器: 由多股漆包線繞制的線圈和永久磁鋼構成，直流電阻：30Ω-40Ω，靈敏度：0.5V/M/S。
（9）熱電偶傳感器:直流電阻：由兩個銅——康銅（分度號為T(mén)）的熱電偶串接而成，自由端是環境溫度。( 標配 ) 標準分度熱電偶量程0～500 ℃，精度 3%
（10）光電式傳感器：透射型紅外光電開關。
（11）光纖傳感器：由半圓分布的多模光纖探頭和紅外線發射、接收電路組成的導光型傳感器，線性范圍≥2mm。
（12）壓力傳感器：擴散硅壓阻式壓力傳感器。
（13）P－N結溫度傳感器：利用半導體P－N結良好的溫度－電壓特性制成的測溫傳感器。
（14）氣敏傳感器：靈敏度：50－5000ppm。介質 MQ3（酒精）
（15）濕敏傳感器:　濕敏傳感器5～95%RH，精度2%。
（16）熱釋電紅外線傳感器：遠紅外式，接收波長5-14μm，靈敏度3300V/W。
（27）三折點線性修正傳感器調理電路模塊：該電路應具備對非線性信號進行明顯有效的三折點線性化修正。折點電壓范圍應達到2V、5V、8V。
6.基礎光學及光電傳感器檢測單元
（1）光敏電阻：硫化鎘(CdS)材料，暗阻≥50MΩ，亮阻≤2KΩ。
（2）硅光電池：光譜響應420～675nm
（3）紅外發光二極管峰值波長940nm，工作電壓10V
（4）光敏二極管峰值波長880nm，工作電壓＜10V, 暗電流≤0.2µA
（5）光敏三極管峰值波長880nm，工作電壓≤10V, 暗電流≤0.3µA
（6）照度計: 照度計探頭紅接+5V，黑接地，藍接照度計表Vi+，Vi-接+5V的地）。
輸出信號是0-1999LX
三、信號源/數據采集/顯示部分：
1.顯示儀表
（1）數字式直流電壓表：3位半顯示，電壓范圍0-2V，0-20V；
頻率/轉速表：4位測量范圍1Hz～9999Hz，1r/min～9999r/min靈敏度≥50mV。
數字式直流電源表:4位半電流表，電流范圍0-200mA；
2.兩套振蕩器：
（1）音頻振蕩器： 0.4KHz — 10KHz輸出連續可調，Vp-p =20V， 180°、0°反相輸出，Lv端最大功率輸出電流0.5A。
（2）低頻振蕩器： 1-30HZ輸出連續可調，Vp-p=20V，最大輸出電流0.5A，Li端可提供用做電流放大器。
3.7種穩壓電源：(A).直流±15V電源，主要提供整機工作電源和溫度實驗時的加熱電源，最大激勵電流1.5A。(B)±2V、±4V、±6V、±8V、±10V分五檔可調輸出直流穩壓電源，最大輸出電流1.5A。主要提供傳感器的直流激勵源。
4.直流恒流源：輸出0-20mA可調，最大輸出電壓28V。
5、計算機數據采集與軟件：數據采集卡：十二位A/D轉換，采樣速度125-10萬次/秒，采樣速度可控制，分單次采樣、定時采樣與連續采樣（低頻慢掃描示波器功能），標準RS-232/USB接口。
6、處理軟件：具有良好的計算機顯示界面與方便實用處理軟件，實驗項目的選擇與編輯、數據采集、數據處理、圖形分析與比較、文件輸出打印。
四、實驗處理電路
1、電橋平衡網絡：用于組成測試電橋，要求提供組橋插座，標準電阻和交、直流平衡電位器。
2、差動放大器：通頻帶0—10KHz，可接成同相、反相增益為1—100倍的交/直流放大器。
3、電容變換器（放大器）：由高頻振蕩器，放大器和雙T電橋組成的信號處理電路。
4、電壓放大器：增益約為5倍的同相輸入放大器，通頻帶0—70KHz。移相器：增益為1，移相范圍≥±40°（與fi有關）。
5、相敏檢波器：由整形電路與電子開關構成的檢波電路�？蓹z波電壓頻率0-10KHz，允許最大輸入電壓10Vp-p。
6、電荷放大器：電容反饋型放大器，用于放大/轉換壓電傳感器的電荷輸出信號。
7、低通濾波器：由50Hz陷波器和RC濾波器組成，轉折頻率35Hz左右。
8、電渦流變換器：由變頻調幅變換電路，檢波器、跟隨器組成，傳感器是振蕩電路中的一個電感元件。輸出電壓范圍：直流0-8V（探頭離開被測物）。
五、可完成的實驗內容
1、金屬箔式應變片性能—單臂電橋；
2、金屬箔式應變片：?jiǎn)伪�、半橋、全橋比較；
3、金屬箔式應變的溫度效應及補嘗；
4、熱電偶的原理及分度表的應用；
5、移相器實驗；
6、相敏檢波器實驗；
7、金屬箔式應變片—交流全橋；
8、激勵頻率對交流全橋的影響；
9、交流全橋的應用—振幅測量之一；
10、交流全橋的應用—電子秤之一；
11、差動變壓器（互感式）的性能；
12、差動變壓器（互感式）零點殘余電壓的補嘗；
13、差動變壓器（互感式）的標定；
14、差動變壓器（互感式）的應用—振幅測量之二；
15、差動變壓器（互感式）的應用—電子秤之二；
16、差動螺管式（自感式）傳感器的靜態位移性能；
17、差動螺管式（自感式）傳感器的振幅測量；
18、激勵頻率對差動螺管式傳感器的影響；
19、電渦流傳感器的靜態標定；
20、被測體材料對電渦流傳感器特性的影響；
21、電渦流傳感器的應用—振幅測量之三；
22、電渦流傳感器的應用—電子秤之三；
23、霍爾式傳感器的直流激勵特性；
24、霍爾傳感器的應用—電子秤之四；
25、霍爾式傳感器的交流激勵特性；
26、霍爾式傳感器的應用—振幅測量之四；
27、磁電式傳感器的性能；
28、壓電傳感器的動態響應實驗；
29、壓電傳感器引線電容對電壓放大器的影響、電荷放大器；
30、差動變面積式電容傳感器的靜態特性；
31、差動變面積式電容傳感器的動態特性；
32、雙平行梁的動態特性—正弦穩態響應；
33、綜合傳感器組成—平力衡式傳感器系統；
34、半導體擴散硅壓阻式壓力傳感器實驗；
35、光纖位移傳感器靜態實驗；
36、光纖位移傳感器的動態實驗（一）；
37、光纖位移傳感器的動態實驗（二）；
38、PN結溫度傳感器測溫實驗；
39、熱敏電阻演示實驗；
40、氣敏傳感器（MQ3）實驗；
41、濕敏電阻（RH）實驗；
42、熱釋電傳感器；
43、光電開關的轉速測量實驗；
44、硅光電池；
45、光敏電阻；
46、光敏二極管。
六、其他要求：
提供配套實訓視頻播放軟件視頻，實驗內容（詳見實驗項目要求）視頻具備反復觀看、暫停等功能，配套語言真人講解，便于學校教學，直觀，學生易學易懂。提供傳感器實驗指導書、實驗連接導線、數據采集連接線、數據采集處理軟件、實驗導線及配件（配件清單需滿足實驗要求）。

友情提示：

1、貨品驗收：閣下收貨時請檢查傳感器系統實驗平臺的貨品外觀，核實傳感器系統實驗平臺的數量及配件，拒收處于受損狀態的傳感器系統實驗平臺；

2、質保：頂邦將為閣下提供傳感器系統實驗平臺產品說明書內的質保條件和質保期，在質保范圍內提供對傳感器系統實驗平臺的免費維修，超出條件承諾時提供對傳感器系統實驗平臺的有償維修；

3、退換貨：閣下單方面原因?qū)е碌膫鞲衅飨到y(tǒng)實驗平臺選型錯誤或傳感器系統實驗平臺購買數量錯誤，造成傳感器系統實驗平臺的退換貨要求，將不被接受；

4、貨期：傳感器系統實驗平臺的發貨期為參考值，如您需要了解傳感器系統實驗平臺的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對傳感器系統實驗平臺有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關傳感器系統實驗平臺的咨詢。
