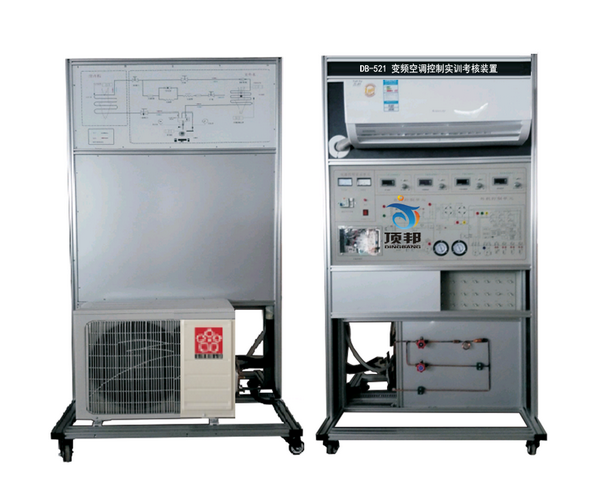

DB-521 變頻空調控制實訓考核裝置
“變頻空調控制實訓考核裝置”是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于“制冷原理及應用”、“制冷空調技術”、“制冷空調設備維修與操作”等教學實訓要求。該裝置集制冷系統、電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。
二、特點
1.設備由鋁合金活動框架、電源臺、實驗儀器組等構成。前面板上絲印制完整的電氣控制原理圖，實驗室臺后印制有制冷管路原理圖，變頻電路全部移動到時實驗臺下，有機玻璃可左右移動，方便學生測量和觀察。制冷管路上設置有手動閥門，和電磁故障閥門，可同時滿足2人在同一實驗臺上完成不同的實驗內容方便實訓考核，裝置采用單相電源供電。
2.整個變頻空調系統真實完整,與市場上的變頻空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能
3.裝置直觀展示了變頻空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈，使整個變頻空調系統的實時工作狀態一目了然；主面板中間印有電氣控制系統原理圖，并設有相應測試點；，屏背面可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態
4.本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作
5.設有電流型漏電保護裝置；并有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用手槍插式全封閉結構，使用方便、可靠、防觸電
三、技術參數
1.輸入電源：單相三線～220V±10%50Hz
2.裝置容量：＜1.5kVA
3.外形尺寸：1060cm×68cm×162cm
4.制冷劑類型：R410（由機型而定）
四、設備配置功能
實訓裝置由控制屏、實訓桌、空調室外機組、空調室內機組、測量儀表、模擬故障檢測單元、模擬故障箱等組成
1.實訓臺：鋁合金雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板,結構堅固。，。裝置背面可觀察制冷系統管路的結構，前，用于模擬空調機機電氣故障排除和設置。
2.故障設置故障單元，實訓臺左下方為故障設置單元，老師可在設置單元內設置幾十個故障。
3.學生故障排除，實訓臺右下方為故障設置單元，學生可分析故障，檢測出故障的發生單元和位置，
4.空調整機單元1套：包括熱泵型分體空調所必需的一些部件，如蒸發器、冷凝器、壓縮機、四通閥等，管路中還設有控制閥等實訓所必需的部件
5.交流電源控制單元：單相三線220V交流電源供電，交流電壓表1只，測量范圍０～250V,用于監測電網電壓；交流電流表1只,測量范圍０～5A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制
6.制冷系統壓力檢測單元：提供2只真空壓力表，測量范圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統工作時低壓側和高壓側的壓力
7.溫度檢測單元：提供4只溫度表，，三位半數顯，分別測量進風口溫度、出風口溫度、冷凝器溫度和蒸發器溫度
8.模擬故障設置：模擬故障設置多元化，實驗臺設置有蒸發器臟堵、冷凝器臟堵、電氣故障設置類型有電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等故障點20多個。
9.模擬排除故障：，實驗臺上設有制冷故障排除，蒸發器臟堵、冷凝器臟堵、電氣故障排除，電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路排除等20多個
五、空調器運行數據分析系統：
配有變頻空調故障測試系統一套：
1.數據測試系統可快速測量空調故障發生的電路部分
2.可鑒聽空調機有通信收據。
3.可模擬個機與空調機內機的空調通信收據，從而來控制內機
4.測量機器的運行狀態，讀出各傳感器的實時溫度。
5.可測量各個個空調運行數據
6.可模擬個機與空調機內機的空調通信收據，從而來控制外機
六、裝置的配置清單：
| 序號 | 名稱 | 主要技術指標 | 數量 | 單位 |
| 1 | 變頻熱泵式分體空調制冷系統實訓考核裝置 | 1 | 套 | |
| 2 | 變頻熱泵式分體空調系統流程板 | 1 | 套 | |
| 3 | 變頻熱泵式分體空調智能化考核系統 | 1 | 套 | |
| 4 | 溫度表 |
XMZF（H）－600 數顯 |
4 | 只 |
| 5 | 壓力表 |
MF－35 指針式 |
2 | 只 |
| 6 | 電壓表 | NF300、數顯 | 1 | 只 |
| 7 | 電流表 | NF300、數顯 | 1 | 只 |
| 8 | 變頻熱泵式分體空調教學軟件 | 熱泵式分體空調制冷狀態系統流程動畫演示、.熱泵式分體空調制熱狀態系統流程動畫演示、四通換向閥結構及工作原理動畫演示、壓縮機結構及工作原理動畫演示、空調控制電路工作原理動畫演示、整流穩壓電路工作原理動畫演示、渦旋式壓縮機工作原理動畫演示、制冷系統結構組成及說明動態演示。 | 1 | 套 |
1.初級技工基本技能實訓
2.制冷系統專用工具的基本操作
3.制冷系統管件焊接
4.制冷系統的檢漏
5.制冷系統的抽真空與充注制冷劑R22
6.中級技能實訓（設計、安裝、調試及檢修
7.KFR-23型空調主控板電路原理
8.空調電器元件的測量及系統運行
9.KFR-23型空調器故障與分析
10.空調檢測與故障分析
11.變頻空調電器元件的測量及系統運行
12.變頻空調的故障與分析
13.N2線圈：模擬變壓器T的副邊N2開路，整機不工作
14.橋式整流橋堆：模擬橋式整流橋環+12V無輸出，整機不工作
15.7805穩壓塊輸出：模擬7805穩壓塊壞+5V無輸出，整機不工作
16.紅外接收管1腳：模擬紅外接收管無電源輸入，不能遙控
17.X105溫度傳感器電阻：模擬室內環境溫度很高，可制冷不能制熱
18.IC1的P13腳：模擬IC1的P13無信號輸出
IC1的P12腳：模擬IC1的P12無信號輸出
19.繼電器RY4線圈：模擬繼電器RY4線圈壞，輔助不起作用
20.繼電器RY2線圈：模擬繼電器RY2線圈壞，室外風機不轉
21.繼電器RY7線圈：模擬繼電器RY7線圈壞，室內風機低速時風機不轉
22.繼電器RY6線圈：模擬繼電器RY6線圈壞，室內風機中速時風機不轉
23.繼電器RY5線圈：模擬繼電器RY5線圈壞，室內風機高速時風機不轉.斷開24.RY1線圈：模擬繼電器RY1線圈壞，壓縮機不工作
25.繼電器RY3線圈：模擬繼電器RY3線圈壞，電磁四通閥不工作
26.繼電器工作指示燈：7個繼電器的工作電源指示燈不亮
