變制冷劑流量多聯分體式空調系統的詳細介紹：
工作原理：該系統通過一臺或多臺室外機連接多臺室內機，通過改變制冷劑在系統中的流量來適應不同房間的負荷變化。當某個房間的負荷增加時，系統會增加該房間的制冷劑流量，反之亦然。這樣，系統可以精確控制每個房間的溫度，滿足不同的舒適需求。
節能性：由于變制冷劑流量多聯分體式空調系統可以精確控制制冷劑的流量，因此可以避免不必要的能量浪費。與傳統的定頻空調相比，該系統在部分負荷運行時的能效比更高，從而實現了節能。
舒適性：該系統可以根據室內負荷的變化自動調節制冷劑的流量，使室內溫度保持穩定。此外，室內機通常采用直流無刷電機驅動，運行平穩、噪音低，提高了室內環境的舒適度。
靈活性：變制冷劑流量多聯分體式空調系統適用于各種建筑類型，包括辦公樓、學校、醫院、酒店等。該系統可以方便地擴展或縮減容量，以適應建筑內不同區域或房間的需求。
智能化：該系統具有智能化調節功能，可以根據室內外環境條件自動調整運行參數，實現更加智能、高效的運行。此外，該系統還可以與樓宇自控系統相連，實現集中控制和管理。
總之，變制冷劑流量多聯分體式空調系統是一種高效、節能、舒適、靈活的空調解決方案，適用于各種建筑類型和場合。

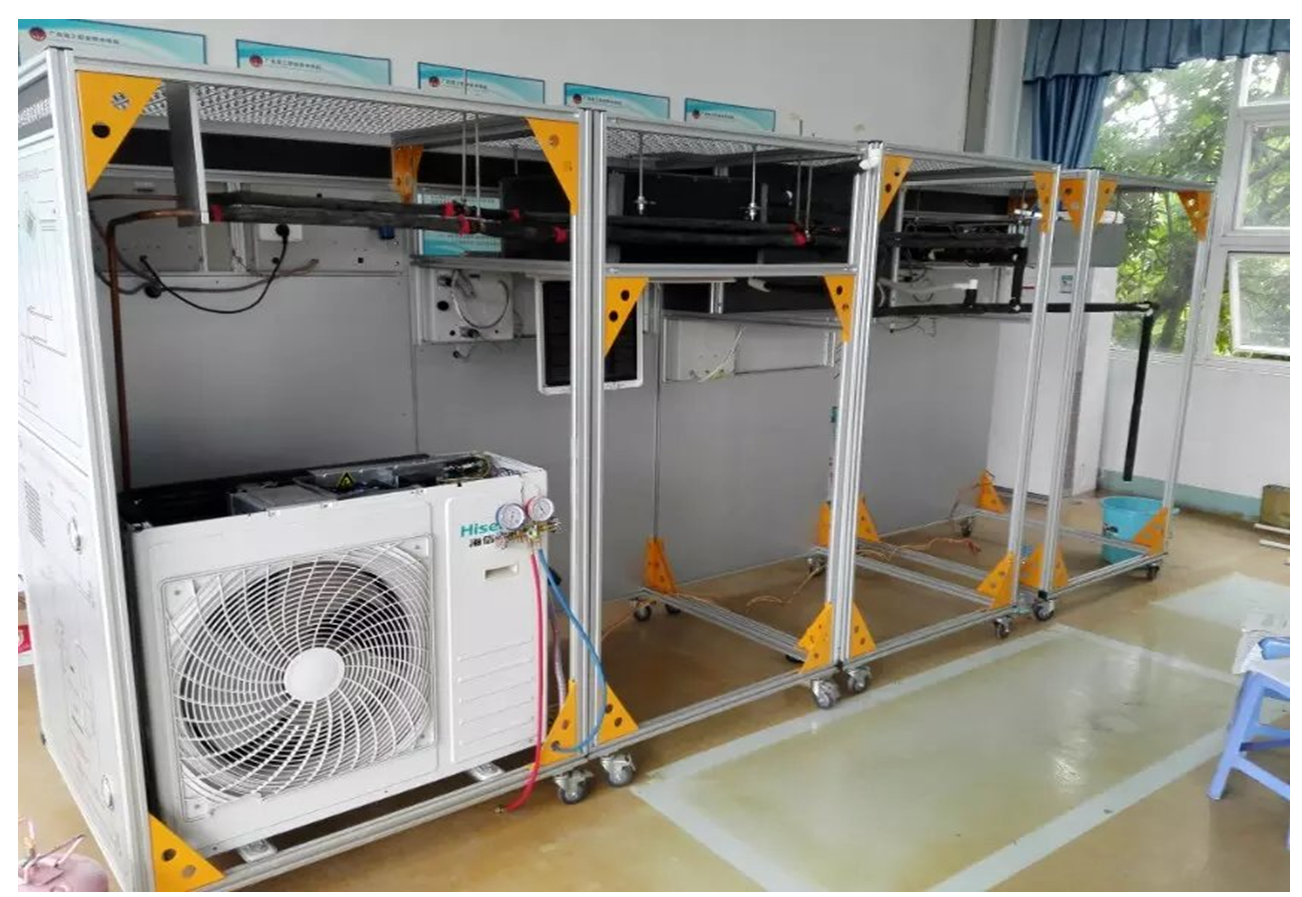

DB-VRV空調系統多聯機（可變冷媒制冷劑流量系統）系統實訓裝置 ,是在電力空調系統中，采用變頻壓縮機、電子膨脹閥和先進控制系統，控制壓縮機的制冷劑循環量和進入室內換熱器的制冷劑流量，實時地滿足室內冷熱負荷要求的高效率冷劑空調系統。VRV空調系統具有節能、舒適、運轉平穩、占用的建筑空間比較小等諸多優點，更能滿足用戶個性化的使用要求，在幾百到兩萬平方米的建筑物中得到廣泛應用。
二、主要特色
1， 系統采用VRV機組，其特點為質量優、體積小、壓縮機變頻調節。變頻壓縮機可調節范圍位于其額定能力的48%～104%之間，其能量調節須考慮到壓縮機頻率調整所需的時間，由于變頻壓縮機本身的動態特性限制，在調整能量時應小于一定的速度，故調節為分步，分階段調節；而壓縮機電動機的轉速是根據室內空調負載成比例變化的。
2， 系統終端處理機多樣化：；讓學生了解室內機組的多樣化的結構形式。每個終端處理機配置制冷系統流程板、控制電路流程板、溫度表及壓力表，可觀測到機組的全部控制電路。
3， 系統的完整性、獨立性：與實際中的家用中央空調，其控制功能、保護功能、顯示功能完全一致，每個用戶終端都可以在同一工況下獨立控制。
操作臺只需交流220V電源即可投入使用，占地面積小，節約用房、減少基建投資。
4， 裝置直觀展示了家用中央空調的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀 裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
實訓裝置系統設有模擬故障設置功能，在制冷系統、電氣系統中設置故障。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。
5，設有電流型漏電保護裝置，對地漏電電流超過一定值，即跳閘切斷電源；并有熱保護器件，對壓縮機進行過熱、過載保護等功能。
三、技術參數
1.電源：三相五線AC380V±10% 50Hz 室外機總電流25A
2.工作環境：溫度-10℃~+40℃ 相對濕度≤85% 海拔≤4000m
3.采用微電腦變頻控制，可以通過總線實現集中控制檢修。
4、具有專用數據采集系統，在上位計算機實現參數檢測，故障記錄，數據曲線等
四、裝置的基本組成
充分地展示了家用中央空調的結構形式、控制原理、系統不同工況時的參數變化及空調制冷系統流程圖。每個終端機組處理系統都是相互獨立的。
整個模擬房頂采用1.5MM的網多功能網孔板設計，方便快捷安裝風機盤管、天井式（嵌入式），使用專業家用中央空調專用吊架。掛壁式后安裝板同樣也采用的網多功能網孔板設計.
1、安裝實訓架子：實訓裝置采用移動框架4040鋁型材結構，底部使用3MM的板金折彎，加有四個固定支撐腳，安裝好后可固定位置，防止移動而牽動制冷系統管路。
2、智能溫度控制系統：智能溫控能對被控對象進行溫度測量與顯示，調節溫度上、下限設定，完成制冷、制熱、停機等功能；顯示工作狀態和便于觀察被空調房間內溫度，操作方便。
3.系統流程圖：工作流程圖板，詳細說明制冷系統流程、監測點溫度、系統壓力、工作狀態指示、系統部件說明。
4、系統測量儀表3套：配備指針式真空壓力表、可測量制內機的工作壓力。
5、.溫渡測量儀表3套：數顯溫度表3套，電壓220V/電阻10K，溫度計-50-120度，用于測量系統工作時的關鍵點溫度，有利于實驗時對系統故障的判斷。
6、電源測量儀表:交流電壓表、交流電流表等組成，測量整機系統的工作電流，電壓�？梢耘袛嗫照{(diào)系統的工作狀態，和制冷劑的多少。
★7、智能考核系統:采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
6.1、 控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
6.2、驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
6.3、 手持移動控制終端采用 7寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
6.4、手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
6.5、可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
6.6、可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕�(jù)用戶使用要求調整故障設置點的數量和故障設置類型。
6.7、 所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
6.8、用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
7、電源模塊：鋁合金掛箱尺寸：440MM*496MM鐵質面板，彩色噴繪，分別安裝有電壓表、電流表，管道連接原理圖、電腦故聯機測試端子。
8、主機掛箱：鋁合金掛箱尺寸：440MM*496MM鐵質面板，彩色噴繪。噴繪有系統容量設定原理，原理電氣接線圖
9、風機盤管控制單元掛箱：鋁合金掛箱尺寸：505MM*496MM鐵質面板，彩色噴繪。噴繪有系統容量設定原理，故障原理電氣接線圖,故障代碼表。可從手持器上分析確定故障位置.電源可單獨對單個系統的開啟和關閉，設定有溫度測量單元，可測量系統進管制冷劑的溫度，出口制冷劑的溫度。
10、風機盤管控制電氣原理掛箱: 495MM*496MM鐵質面板，彩色噴繪。噴繪有空空調電氣原理接線端子圖，詳細顯示了空調的控制原理，傳感器分布，保護系統.
11、VRV空調室外機、多種類型的室內機、新風換氣機、制冷劑管道、分歧器、凝水管道、風口、室外機控制器、室內機控制器、集控器、上位機檢修工作站、通信轉換器、配電系統
五、配置表
| 序號 | 名 稱 | 主要部件、器件及規格 | 數 量 | 備注 |
| 1 | 模擬房間（風機盤管式） |
長×寬×高為100cm×100cm×215cm 風機盤管式室內機參數：制冷量：2.0kW、制熱量：2.0）kW、循環風量：270m3/h、連接方式：喇叭口連接 |
3套 | 內機可選數量1到64個內機 |
| 2 | 室外機組 | 額定制冷量：8.0kW、額定制冷量：8.0kW、制冷綜合性能系統、能效等級：N1、壓縮機：直流變頻雙轉子、制冷劑：R410a、充注量：4.0kg、連接方式：喇叭口連接 | 1套 | |
| 3 | 測量儀表 | 耐震真空壓力表：量程-0.1～1.5MPa、-0.1～3.5Mpa； | 4套 | |
| 4 | 扳手 | 0-300mm | 2把 | |
| 5 | 螺絲刀 | 十字 | 1把 | |
| 6 | 內六角扳手 | 6mm | 1把 | |
| 7 | 產品使用說明書 | 1份 | ||
| 8 | 產品實驗指書 | 1份 | ||
| 9 | 溫度儀表 | 測量范圍：：-40℃～70℃ | 6個 | |
| 10 | 分岐器 | 4套 | ||
| 11 | 中央空調控制器 | 3個 | ||
| 12 | 檢修軟件 | 1個 | ||
| 13 | 智能考核系統 | 1套 | ||
| 14 | 管道系統 | 1套 | ||
| 15 | 中央空調支架 | 鋁合金1100MM*1100MM*2000MM | 4套 | |
| 16 | 空調流程板 | 鐵板噴繪面板 | 4套 |
五.實訓項目
[一]初級工實訓：
1.VRV空調系統認知與操作運行 2.室外機組電氣控制原理基礎知識
3.室內機組電氣控制原理基礎知識（三種內機） 4.制冷系統流程原
5.系統不同工況操作 6.系統故障模擬設置
[二]中級工實訓：
1.中央空調系統安裝調試 2 .中央空調系統安裝
3.中央空調控制系統安裝 4.中央空調工程調試
5.室外機、室內機的安裝方法與標準 6.管道系統的安裝方法與標準
7.配電與控制系統安裝方法與標準 8工程調試的主要內容、步驟和方法
9.制冷系統常見問題 10. 配電系統常見問題
11.控制系統常見問題 12.數據采集系統使用、數據分析與診斷
13.制冷工況性能測試 14.運行參數、能耗、能效比、對能效比和能耗的影響因素實驗研究
15.實驗二：采暖工況（熱泵）性能測試
[三]電氣考核實訓：
1.常規故障診斷分析 2. 微電腦故障診斷分析
3. 高壓保護實訓 4.室內傳感器實訓
5.通信電路實訓 6. 室內機三通信故障
7.室內機二通信故障 8. 室內機一通信故障
9.室內二傳感器實訓 10.室內三傳感器實訓
11.室內機安裝設置實訓 12.控制面板故障分析
13.減 少室內機的的現象分析
六、智能控制軟件
1、中央空調測試程序:中央空調機由于工程復雜，設備分散，有的已經裝修在開花板上測試程序，一但出現了故障，工程量相當大，為了能夠快速準確地測出故障是由主機機組還是室內機的故障的，每個生產廠家根據生產的和維修的需要而開發了中央空調測試程序�？蓽y試壓縮機的運轉頻率，傳感器的各種數據，電子膨脹閥的工作步數等幾十種中央空調的工作數據和狀態，軟件可實現對內機的控制，,可以對1-64臺內機的狀態進行設定。是高校提供了好的研究的學習設備。
中央空調測試維修控制程序軟件；能夠準確地快速確定故障發生在哪個機組，軟件同時我顯示空調100多個在線數據和運行狀態，據不同的機型有不同的界面，具體為：1拖16(EVI)、1拖32、數碼模塊化1拖64、變頻模塊化1拖64、熱回收、單機直流變頻、單機交流變頻、智能變頻、單機420、單機900、模塊式風冷螺桿等所有中央空調機。
監測維修軟件
軟件配有中央空調和空調主機系統轉換，軟件可“手動”或“自動”選取需要監測的機型：
3、顯示界面
參數設置都正確后,就可以對機組進行監測了,始監測”,軟件會對數據進行解析,顯示和存儲。軟件的顯示界面主要有兩個：文本顯示界面和曲線顯示界面
文本顯示界面：可測試壓縮機的運轉頻率，傳感器的各種數據，電子膨脹閥的工作步數等幾十種中央空調的工作數據和狀態，
在該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分“數據信息”中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、當前在線的手操器、內機、外機地址以及當前時間等信息。
4) 曲線顯示界面
4遠程控制內機
軟件可實現對內機的控制，,可以對1-64臺內機的狀態進行設定。
