新能源汽車混動底盤結構實訓臺，汽車底盤實訓臺
2025-08-22 07:22

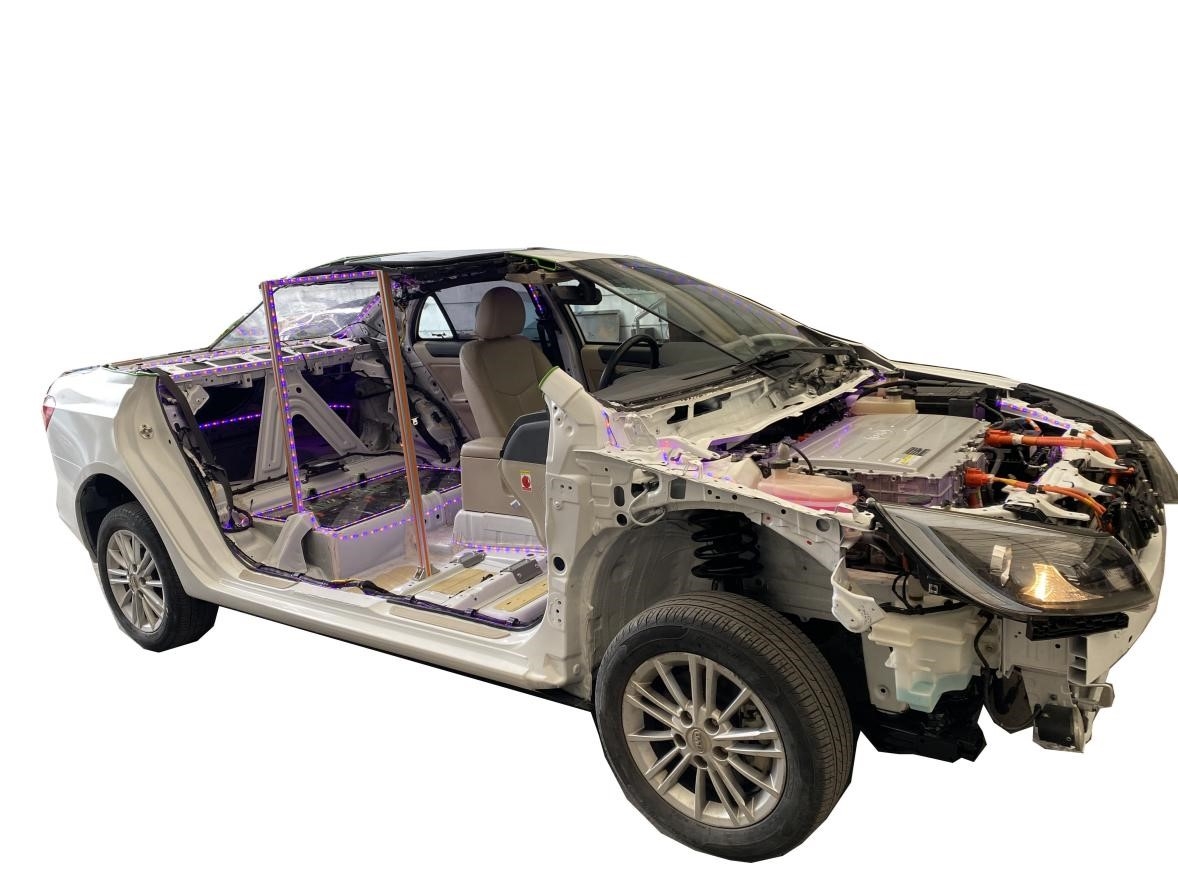

DB-QC54 比亞迪電動汽車底盤實訓臺
汽車實車部件構造，進行鈑金上部剖解。
留置實車驅動及懸掛系統，以原車布局進行回位完整。
包括底盤懸掛系、轉向系、傳動系、制動系等系統，能正常動態演示各系統工作情況。
可完成汽車底盤拆裝與檢測維修實訓項目。
(二）結構組成
實車懸掛系、轉向系、傳動系、制動系等系統；輔助燈光示教系統，設備使用說明書。
(三）功能特點
1．懸掛系拆裝與檢測。
2．轉向系拆裝與檢測。
3．傳動系拆裝與檢測。
4．制動系拆裝與檢測。
5.動力系統的拆裝檢測。
6．汽車底盤綜合實訓。
7．燈光系統點綴，模擬主要電信號運動。
(四)(舊比亞迪E5純電動汽車)純電動汽車實訓整車技術參數要求：
續航里程：400km
快充時間：1.5小時
電池電壓：604.8V
車身尺寸：4680*1765*1500
最高車速130KM/H
變速箱1檔 固定傳動比
最大馬力217.6馬力
最大功率(kW)160
最大扭矩(N•m)310
★要求配備汽車新能源汽車綜合仿真軟件
系統設計依據要求:
系統依據《新能源汽車故障檢修與保養教材》標準，采用多媒體課程演示技術研制，以直觀、生動的動畫、視頻等形式對故障檢修和保養工藝進行說明講解，以實現對工藝標準的深刻理解和掌握。
教學任務與內容要求1:
1.車輛無法啟動故障的出現原因：車輛上電啟動工作原理；車輛無法啟動故障現象；原因分析；
2.車輛無法啟動故障的排除方法：車輛無法啟動故障處理流程；注意事項；車輛無法啟動故障檢測方法（整車控制器端ST啟動信號；中央控制保險盒ST保險；點火鑰匙啟動；三合一預充控制電源（#941）使能；預充繼電器控制#1815（J10）；EVCY輸出#8105預充控制24V；預充接觸器是否正常工作；預充接觸器前后端電壓是否正常；檢查動力電池總電壓，檢查預充電阻，50歐姆；三合一主接觸器控制信號#917；主接接觸器控制繼電器#1813（J11）；主接觸器是否正常工作；）
3.故障恢復的判斷標準：修復判定
教學任務與內容要求2:
1.除霜機不工作故障的出現原因：除霜機的工作原理；原因分析；注意事項；
2.除霜機不工作故障的排除方法：除霜機不工作故障處理流程；除霜機不公的故障檢測方法(除霜機高壓輸入端電壓；除霜機高壓保險通斷；除霜機高壓接觸器電壓；除霜機接觸器線圈控制電壓；使能控制保險電壓；除霜使能開個電壓；除霜機溫控開關電壓；除霜機風機端電壓；除霜機保險電壓；除霜風風機開關電壓；除霜風機電機電壓；除霜機加熱器電阻阻值；)
3.故障恢復的判斷標準：修復判定
教學任務與內容要求3:
1.BMS不工作故障的出現原因：BMS主控板工作原理；BMS不工作故障現象；原因分析；
2.BMS不工作故障的排除方法：BMS不工作故障處理流程;BMS不工作故障檢測方法（BMS主控板工作電源；蓄電池電源24V；BMS控制線路及接插件；儀表有無動力電池信息；BMS主控板CAN線電阻，儀表CAN線電阻；BMS主控板工作狀態）；故障修復；
3.故障恢復的判斷標準：修復判定
教學任務與內容要求4:
1.BMS通訊故障的出現原因：電氣工作原理；BMS通訊故障現象；原因分析；注意事項；
2.BMS通訊故障的排除方法：BMS通訊故障處理流程，BMS通訊故障檢查操作（BMS正常工作；BMS工作電源；儀表繼電器；儀表電池保險；BMS通訊線；BMS主控與儀表線束；BMS工作狀態；BMS主控板內部故障；儀表顯示動力電池信息）
3.故障恢復的判斷標準：修復判定
教學任務與內容要求5:
1.無法充電故障的出現原因：電動汽車的充電原理；無法充電故障現象；原因分析；注意事項；
2.無法充電故障的排除方法：無法充電故障處理流程，無法充電故障檢修方法（BMS主控工作電源；充電儀表繼電器；充電機24V；充電常電保險；BMS主控與充電機通訊；BMS通訊線束；故障修復；充電接觸器；充電繼電器；充電接觸器；充電接觸器保險；）
3.故障恢復的判斷標準：修復判定
教學任務與內容要求6:
1.電機通訊故障的出現原因：電機通訊工作原理；電機通訊故障現象；原因分析；
2.電機通訊故障的排除方法：電機通訊故障處理流程；注意事項，電機通訊故障檢測方法（電機控制低壓電源輸入端電壓；中央電器盒保險；電機控制器低壓電源插件；電機控制器與整車控制器通訊線路對車體阻值；電機控制端插件與整車控制器插件、線；CANAH、CANAL通訊終端電阻阻值及電壓值；測量整車及電機控制器端CANH、CAHL之間電阻值；CANA1與CANNA2分別對地電壓值約2.3V；電機控制器內部電源、通訊控制電路板；）
3.故障恢復的判斷標準：修復判定
教學任務與內容要求7:
1.空調電器故障的出現原因：空調電器的工作原理；空調電器故障現象；原因分析；注意事項；
2.空調電器故障的排除方法：空調電器故障處理流程；空調電器故障處理方法（空調控制器面板端電壓；保險盒空調低壓保險；空調中央保險電器盒；DCDC輸出保險100A；壓縮機控制器控制端電壓；壓縮機控制器電源保險；壓縮機控制器電源繼電器；AC開關的通端；空調壓縮機動力電源；空調高壓保險30A；壓縮機控制器動力輸出電源；）
3.故障恢復的判斷標準：修復判定
教學任務與內容要求8:
1.絕緣報警故障的出現原因：電控原理；絕緣報警故障現象；原因分析；注意事項；
2.絕緣報警故障的排除方法：絕緣報警故障處理流程，絕緣報警故障處理方法（動力電池組總正總負絕緣阻值；動力電池箱高壓連接線、插件；單個動力電池包絕緣阻值；三合一控制器絕緣阻值；接觸器輸入回路、控制元件；接觸器輸出回路、控制元件；各負載絕緣阻值（含輸入線路），負載回路、包括電源輸入線；）
3.故障恢復的判斷標準：修復判定
教學任務與內容要求9:
1.DC/DC故障的出現原因：DC/DC工作原理；DCDC故障現象；原因分析；注意事項；
2.DC/DC故障的排除方法：DC/DC故障處理流程；DC/DC故障處理方法（DC/DC轉換器高壓輸入端電壓；DC/DC接觸器；DC/DC高壓保險；NTC熱敏電阻；DCDC轉換器低壓控制電源（使能#199）；儀表與前倉線束轉接頭；DC/DC轉換器輸出端電壓；更換三合一；正極低壓保險；正極與低壓蓄電池連接點；）
3.故障恢復的判斷標準：修復判定
系統技術路線要求
在教學設計上，每個單元精心設計了故障的出現原因，排除方法，判定標準等內容，在媒體設計上，以動畫和視頻技術為主，以更好地實現情境性與過程性。以便操作者循序漸進地得到訓練。
本系統做到了認識與實踐相結合，操作與指導相結合的方針，具有很強的職業性、情景性、過程性。

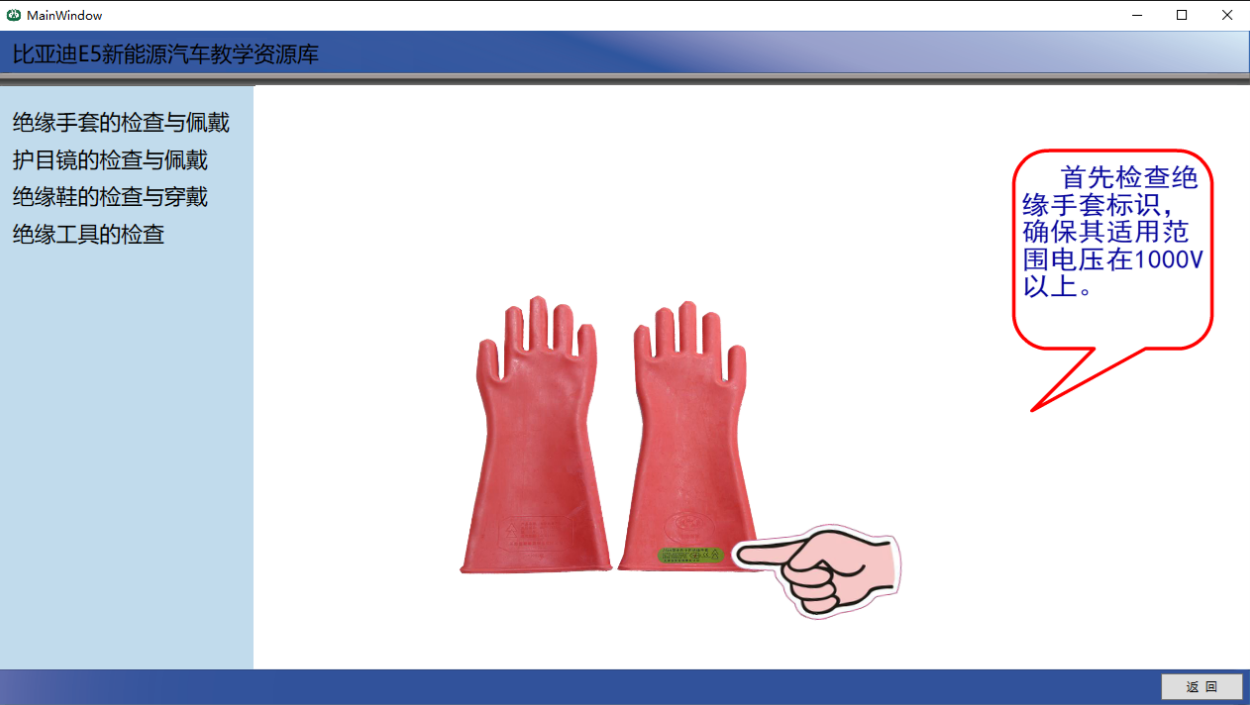

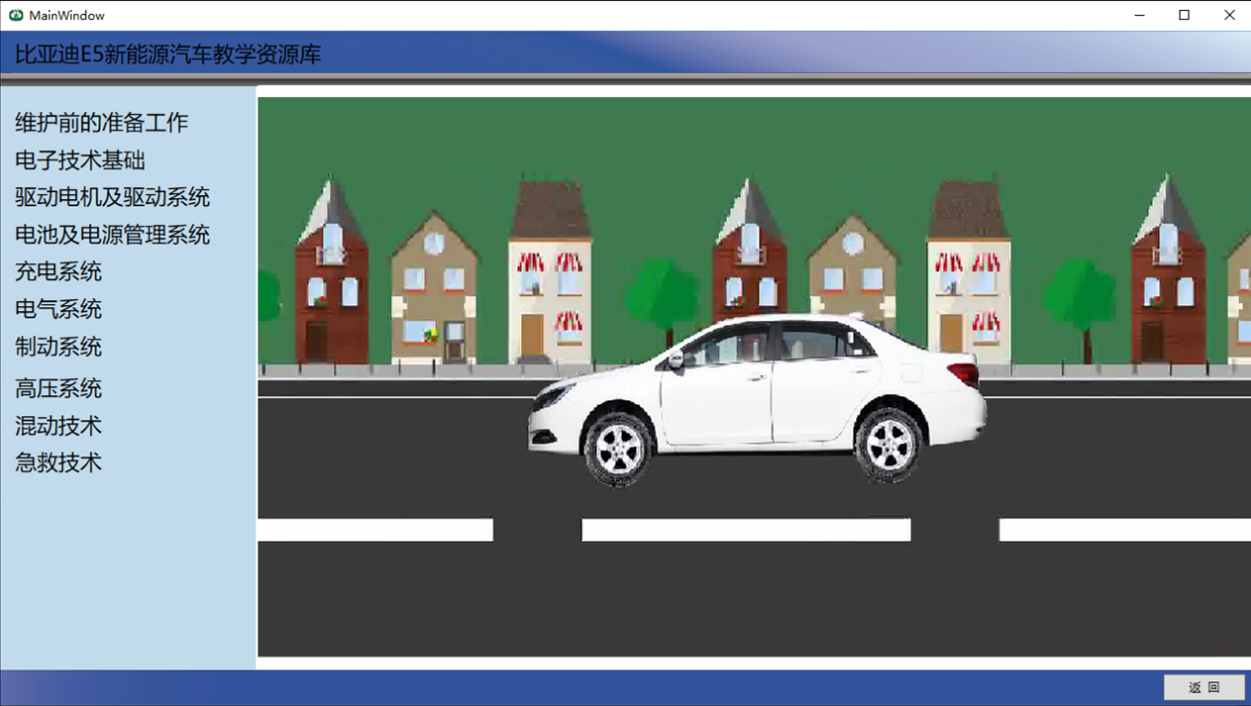

比亞迪E5新能源汽車教學資源庫
1、概述：
本課程軟件針對新能源汽車動力系統理論教學開發，采用二維動畫的模式進行展示，方便理解，是一款新能源汽車主要原理教學基礎課程軟件；
2、課程軟件特點
本課程軟件采用多級目錄式設計開發，使用方便可快速定位所需知識點，極大的方便教師的教學；采用圖文混排技術、flash等不同形式展現新能源汽車動力系統的重點教學內容，促使學員更容易理解吸收相關知識，達到輔助教學的目的。
3、新能源汽車教學資源庫內容包括：
| 課程名稱 | 具體內容 | 課程名稱 | 具體內容 |
| 維護前的準備工作 | 絕緣手套的檢查與佩戴 | MH-Ni蓄電池工作原理 | |
| 護目鏡的檢查與佩戴 | 鉛酸蓄電池充放電特性 | ||
| 絕緣鞋的檢查與穿戴 | 質子燃料電池工作原理 | ||
| 絕緣工具的檢查 | 電池與電池管理系統簡述 | ||
| 電子技術基礎 | 全波整流電路 | 動力電池的功用 | |
| IGBT原理 | 充電系統 | 充電系統 | |
| 電磁感應原理 | 交流充電電路原理 | ||
| 橋式整流電路原理 | 直流充電電路原理 | ||
| 二極管特性 | 慢充充電流程 | ||
| 半波整流電路 | 充電連接邏輯 | ||
| DC/DC轉換器工作原理 | 慢充邏輯演示 | ||
| 驅動電機及驅動系統 | 驅動電機系統動畫 | 充電機使用方法 | |
| 定子繞組檢測 | 電氣系統 | 電動水泵的作用 | |
| 開關磁阻電機原理 | 漏電傳感器功用 | ||
| 感應電機檢測 | 安全帶離心鎖原理 | ||
| 新能源汽車傳動系統 | 點火式預緊器原理 | ||
| 永磁同步電機更換 | 防盜系統結構 | ||
| 永磁同步電機檢測 | 防盜系統原理 | ||
| 感應電機原理 | 儀表指示燈認知 | ||
| 電動汽車驅動系統原理 | 蓄電池拆裝 | ||
| 電機工作原理 | 直流繼電器工作原理 | ||
| 電動機及冷區系統檢修 | 制動系統 | ABS系統原理 | |
| 電機控制器檢修 | ABS系統概述 | ||
| 開關磁阻電機檢測 | 高壓系統 | 高壓系統能量流動 | |
| 驅動電機冷卻系統 | E5高壓控制安全 | ||
| 三相交流同步電機3D展示 | 高壓互鎖插頭工作原理 | ||
| 電池及電池管理系統 | 動力電池3D展示 | 高壓互鎖系統故障原理 | |
| 電池管理系統框圖 | 高壓電控總成拆卸 | ||
| 磷酸鐵鋰電池充放電特性 | 混動技術 | FCEV混合驅動技術 | |
| 磷酸鐵鋰電池工作原理 | 質子交換膜電池原理 | ||
| 鎳氫電池充放電特性 | 質子交換膜電池結構 | ||
| 鉛酸蓄電池原理 | 增程式電動汽車 | ||
| 三元鋰電池充放電特性 | 燃料電池混合驅動系統 | ||
| 三元鋰電池原理 | 急救系統 | 心肺復蘇方法 | |
| 電動車電流和電壓監測 | 觸電救助方法 |
