一、產品概述
產品根據1+X《物聯網智能家居系統集成和應用》證書初級、中級、高級職業技能課程為導向，整合物聯網智能家居定制化產品設計、系統架構設計、物聯網操作系統安裝、定制化產品設備安裝、集成、調試、故障檢測排除和系統優化、物聯網智能家居系統集成、人工智能應用開發等技能點，搭配初級、中級、高級不同等級教材資料內容，實現以下技能要求：
【物聯網智能家居系統集成和應用】（初級）：主要職責是根據客戶需求，完成物聯網智能家居系統構建、安裝、集成、調試、故障檢測和維護等作業。
【物聯網智能家居系統集成和應用】（中級）：主要職責是根據客戶需求，完成開放云平臺物聯網智能家居定制化產品設計方案、系統集成方案，云設備安裝、集成、調試、故障檢測及排除，實現在云平臺Web端、APP端、云平臺系統集成及服務應用。
【物聯網智能家居系統集成和應用】（高級）：主要職責是根據物聯網應用行業需求，完成物聯網智能家居定制化產品設計、系統架構設計、物聯網操作系統安裝、定制化產品設備安裝、集成、調試、故障檢測排除和系統優化，實現物聯網智能家居系統集成、人工智能應用開發。
從而讓學生以豐富的知識技能通過職業技能等級證書考核，推進"1"和"X"的有機銜接，提升職業教育質量和學生就業能力，同時在教材開發、培訓實施上充分考慮到模塊化、單元化及學分設計，為培訓學分化打下基礎，在實施培訓過程中，可以因地制宜通過學分銀行開展書證融通、課程置換及其它相關證書互認等工作。

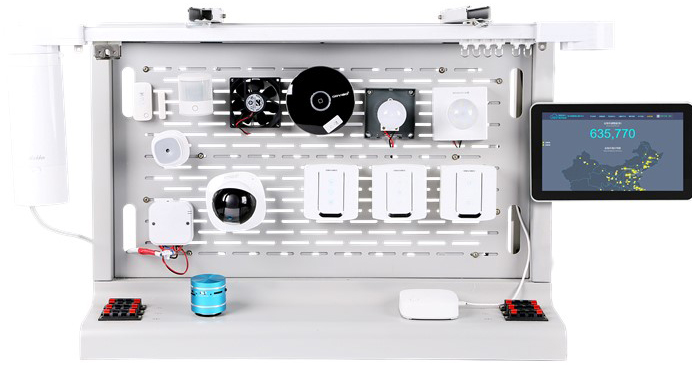

參考圖片
二、產品特性
1、人性化
"人"作為對象的主體，系統設計應緊緊圍繞著人們的實際需求，以實用、簡便、經濟、安全的原則，滿足管理這一特定使用功能。
2、實用性
產品選用的系統和產品都采用行業目前的主流技術，并滿足近期使用和遠期發展的需要。在多種實現途經中，選擇最經濟可行的途經。實訓室的配置的實驗設備能夠滿足學校的實驗教學和開發需求。針對學校人才培養特點，由淺入深介紹物聯網教學和知識體系，并通過專業實訓室的動手實踐，達到在物聯網智能家居開發應用方面，具備很強動手實踐能力的專業人才培養目標。
3、創新性及示范性
根據物聯網感知層、網絡層、應用層體系架構，建設專業實訓室，是學校在物聯網教學方面的創新和探索，為兄弟院校物聯網智能家居方向?qū)I(yè)教學提供示范性作用。
4、安全可靠性
系統的設計應具有較高的可靠性，在系統故障或事故造成中斷后，能確保數據的準確性、完整性和一致性，并具備迅速恢復的功能。
5、易操作性
系統及其功能的配置以能給用戶提供舒適、安全、方便、快捷為標準，操作應簡便易學，而絕不能因"智能"而給用戶帶來操作不便，甚至煩惱。
三、產品功能
| 系統名稱 | 設備名稱 | 功能 |
| 行業實訓系統：智能中控子系統 | 智能網關 | 能連接ZigBee或藍牙子設備，并和云端服務器做數據交互，支持子設備智能聯動等功能。 |
| 智能音箱 | 支持語音識別，實現對其他設備的控制等功能。 | |
| 智能開關 | 能通過無線模塊接收指令，完成對機械開關的控制等功能。 | |
| 無線開關 | 能實現對設備的聯動，支持動作的自定義等功能。 | |
| 移動終端設備 | 能安裝系統軟件，實現對設備的聯動。 | |
| 行業實訓系統：電器影音子系統 | 智能燈組 | 能支持智能控制，實現智能聯動等功能。 |
| 智能插座 | 能支持智能控制，電量統計，實現智能聯動等功能。 | |
| 家用電器 | 支持紅外控制功能的電器。 | |
| 電器伴侶 | 支持無線、紅外功能。 | |
| 行業實訓系統：安防安全子系統 | 智能門鎖 | 支持指紋、密碼等多種方式開鎖，能支持智能控制，實現智能聯動等功能。 |
| 門窗磁感應器 | 門窗開合監測，支持智能聯動等功能。 | |
| 攝像頭 | 支持移動偵測、360度視角、云存儲、智能聯動等功能。 | |
| 天然氣報警器 | 支持天然氣監測、報警推送、智能聯動等功能。 | |
| 行業實訓系統：環境監控子系統 | 人體運動傳感器 | 支持紅外傳感，實現智能聯動等功能。 |
| 溫濕度傳感器 | 支持溫濕度監測，實現智能聯動等功能。 | |
| 窗簾電機 | 能支持智能控制，實現智能聯動等功能。 | |
| 行業實訓系統：健康醫療子系統 | 健康監控 | 支持身體健康報警，支持智能聯動等功能。 |
| 行業創新實訓系統 |
物聯網開發套件 |
支持接入主流物聯網開放云平臺，包括智能家居主流通信協議模塊、智能家居典型傳感器和執行器模塊。 |
| 物聯網安裝調試裝置 | 物聯網安裝調試裝置 | 滿足以上子系統的供電、安裝、調試、運維等功能 |
| 序號 | 名稱 | 規格型號 |
| 1 | 智能網關 |
額定電壓 220V ~ 待機功耗 <3W 工作溫度 -10℃~55℃ 工作濕度 ≤90%RH（無冷凝） 安裝方式 導軌安裝 防護等級 IP20 主要材質 PC 通信距離 室外空曠距離：100m 室內可見距離：30m 狀態指示燈 3 個LED 操作按鍵 2 個按鍵 有線接口 1 個10/100M RJ45 以太網接口（WAN） 無線技術 IEEE802.15.4 ZigBee/IEEE802.3 以太網 天線類型 內置FPC 天線 設備管理 web 管理 配置文件導入導出 子設備連接數（容量） 60 |
| 2 | 路由器 |
僅支持2.4g，不能選用5G，2.4g&5G二合一路由器。 LAN輸出口：百兆網口 LAN口數量：4 |
| 3 | 智能語音面板 |
額定電壓 220V ~ 待機功耗 <3W 工作溫度 -10℃~55℃ 工作濕度 ≤90%RH（無冷凝） 防護等級 IP20 狀態指示燈 1 個 LED(RGB) 操作按鍵 3 個按鍵 無線技術 IEEE802.11b/g/n WiFi + Bluetooth4.2（目前支持 4.0） 天線類型 FPC 天線 升級方式 OTA 升級 麥克風 2MIC 遠程拾音 5 米 喚醒速度 <500ms 響應速度 <1.5s 識別準確率 >95% 指示燈 支持 RGB 調色 內置喇叭 單聲道，1W 8 歐姆 網 絡 支持 WIFI。 支持配網 支持音頻輸出，及其他配置 WIFI：支持 802.11b/g/n，最大傳輸速率 150Mbps， 支持 HT40， 通信距離 室外空曠距離：100m 室內可見距離：30m |
| 4 | 單鍵智能開關 |
額定電壓 220V ~ 額定頻率 50Hz 靜態功耗 <0.5W 額定負載 阻性：回路合計 1320W/單路最大 1320W； 容性/感性：單路最大 160W； 額定電流 10A 通訊方式 ZigBee 通信距離 室外空曠距離：100m 室內可見距離：30m 天線方式 內置 工作溫度 -10℃~55℃ 工作濕度 ≤90%RH（無冷凝） 防護等級 IP20 符合標準 GB 16915.1 GB/T 16915.2 |
| 5 | 照明燈泡 | 功率(W)：5W |
| 6 | 燈座 | 燈口：E27 功率(W)： 3-8W |
| 7 | 單鍵無線開關 |
尺寸：86×86×15mm 安裝方式：86 型底盒 或 3M貼 供電方式：電池，待機1年 按鍵數量：1 路 通信方式：無線ZigBee 3.0，內置天線 功能：根據軟件配置，實現已配置按鍵的場景功能 |
| 8 | 移動操作端 |
產品凈重：≤0.56kg。 屏幕尺寸：≥8英寸。 支持分屏應用。 分辨率：≥1280*800dpi。 系統：Android 7.0以上。 運行內存：≥2GB。 可擴展容量：最大支持128GB。 CPU核數：不少于八核。 存儲容量：≥32GB。 攝像頭：像素300萬以上。 |
| 9 | 智能燈組 |
額定電壓 220VAC 額定功率 5.5W 通信方式 ZigBee 光通量6000K時 450lm 顯色指數 典型：90 燈具接口 E27 色溫 2700K~6000K 工作溫度 -10℃~40℃ 工作濕度 ≤90%RH（無冷凝） 調節范圍 色溫2700K~6000K，亮度0%~100% 無線標準 IEEE 802.15.4 |
| 10 | 燈座 |
型號：86型明裝E27燈座 燈口：E27 功率(W)： 3-8W |
| 11 | 智能插座 |
額定電壓 250V ~ 額定頻率 50Hz 靜態功耗 <0.5W 額定負載 10A 通訊方式 ZigBee 通信距離 室外空曠距離：100m 室內可見距離：30m 天線方式 內置 工作溫度 -10℃~55℃ 工作濕度 ≤90%RH（無冷凝） 防護等級 IP20 主要材質 PC 符合標準 GB/T 2099.1 GB/T 1002 GB 4943.1 |
| 12 | 紅外遙控器 |
電壓:24vDC,靜態功耗：≤0.5W 外形尺寸:105*105*35(單位： mm) 控制角度：360°全向控制（無遮擋） 控制距離：全角度8M |
| 13 | 紅外控制終端 |
外形尺寸：150*150*18 內存容量：8GB 運行內存：1GB 支持格式：主流視頻格式 |
| 14 | 智能門鎖 |
供電 DC 6V（干電池） 工作時間 1 年 靜態電流 ≤100 微安 工作電流 ≤200 毫安 通訊方式 ZigBee 通信距離 室外空曠距離：100m 室內可見距離：30m 天線方式 內置 工作溫度 -20℃--55℃ 工作濕度 RH10%--90% 防護等級 IP44 符合標準 GA 374 對比方式 1：N 工作提示 語音導航提示 指紋采集 模塊 光學指紋模塊 FPC 半導體指紋模塊 分辨率 500dpi~508dpi 應急電源 USB 接口應急電源 密碼容量 25 組 指紋容量 100 枚 感應卡容量100 張 密碼長度 6-10 位 拒真率 ≤1% 認假率 ≤0.0001% |
| 15 | 門窗磁傳感器 |
通訊方式 ZigBee 通信距離 室外空曠距離：80m 室內可見距離：30m 天線方式 內置 工作溫度 0℃~40℃ 工作濕度 ≤90%RH（無冷凝） 重 量 30g±10%（凈重） 防護等級 IP20 主要材質 PC 安裝方式 壁掛 符合標準 GB15209 |
| 16 | 智能攝像頭 |
額定電壓 220V ~ 額定頻率 50Hz 功耗 5W 通訊方式 WiFi 通信距離 室外空曠距離：100m 室內可見距離：30m 工作溫度 -10℃~55℃ 工作濕度 ≤90%RH（無冷凝） 防護等級 IP20 符合標準 GB 4943.1 GB/T9254 移動偵測報警 通過軟件實現 遠程實時查看 通過 APP 實現 夜視功能 紅外可視距離 6 米 雙向語音對講 內置全向降噪麥克風和揚聲器 APP 客戶端 IOS/android 傳感器 1/4" CMOS 100W 像素 快門 快門自適應 鏡頭 水平視角 180° 鏡頭接口類型 M12 日夜轉換 IR-CUT 自動切換 最低照度 0.01Lux@F1.8 最大圖像尺寸 1280X720，25fps 圖像處理 寬動態、背光補償、強光抑制、3D 降噪、自動白平衡、自動增益 圖像設置 亮度、對比度、飽和度 視頻壓縮標準 H.264 音頻壓縮標準 G711A 本地存儲 支持 MICRO SD 卡（最大 64G） 連接方式 支持無線網絡連接 通信協議 802.11 b/g/n 通信頻段 2400-2483.5 MHz 天線方式 PCB 通信距離 20 米 無線安全標準 WEP,WPA/WPA2,WPA-PSK/WPA2-PSK 傳輸速率 <2000mS |
| 17 | 天然氣報警器 |
通訊方式 ZigBee 通信距離 室外空曠距離：80m室內可見距離：30m 工作電壓 AC220V 探測氣體 天然氣 報警濃度 6%LEL(甲烷 CH4) 誤差 ±3%LEL 報警聲壓 75dB（正前方 1 米） 產品儲存溫度 -20℃~+65℃ 工作溫度 -10℃~+55℃ 工作濕度 ≤95%RH 工作大氣壓 800hPa~1100hPa |
| 18 | 12V直流電機控制模塊 |
額定電壓 220V ~ 額定頻率 50Hz 靜態功耗 <1.5W 輸出電壓 12VDC 額定負載 直流電機（帶保護、正反轉），最大電流 170mA 通訊方式 ZigBee 通信距離 室外空曠距離：100 室內可見距離：30m 天線方式 內置 工作溫度 -10℃~55℃ 工作濕度 ≤90%RH（無冷凝） 主要材質 PC 安裝方式 桌面式 符合標準 GB/T 16915.1 GB/T 16915.2 GB/T 16915. |
| 19 | 機械手閥門控制器 |
機械手（電動閥門控制器直閥） 電源電壓 直流12V 扭矩 40kgf.cm |
| 20 | 一字閥 |
內螺紋球閥 不銹鋼材質 閥門開合角度0~90° DN20 6分球閥（配100mm延長管） |
| 21 | 無線緊急按鈕 |
供電：電池CR2032(NJ) 通信距離：室外空曠距離：100m 室內可見距離：30m 尺寸：47*37*13.7mm 重 量：15g±3g（凈重） 防護等級：IP20 通訊協議：zigbee |
| 22 | 人體運動傳感器 |
通訊方式 ZigBee 通信距離 室外空曠距離：80m 室內可見距離：30m 天線方式 內置 工作溫度 0℃~40℃ 工作濕度 ≤90%RH（無冷凝） 防護等級 IP20 主要材質 PC 安裝方式 壁掛 符合標準 GB 10408.1 GB 10408.5 |
| 23 | 溫濕度傳感器 |
通訊方式 ZigBee 通信距離 室外空曠距離：80m 室內可見距離：30m 天線方式 內置 工作溫度 0℃~45℃ 工作濕度 ≤90%RH（無冷凝） 防護等級 IP20 符合標準 Q/HZE 0602 |
| 24 | 智能窗簾電機 |
額定電壓 220V ~ 額定頻率 50 Hz 額定電流 0.47A 額定功率 107W 額定扭矩 1.2N.m 通訊方式 ZigBee 通信距離 室外空曠距離：100m 室內可見距離：30m 發射頻率 2.4GHz 發射功率 20dBm 工作溫度 -10℃~60℃ 工作濕度 ≤90%RH（無冷凝） 防護等級 IP20 |
| 25 | 開合簾電機導軌 |
材質：標號6063鋁合金 表面處理：表面電泳乳白色 軌道尺寸：寬31.76mm*高26.20mm，壁厚1.6mm，克重0.5kg/m |
| 26 | 物聯網開發套件 |
MCU：STM32L4X低功耗、Cortex-M4內核、80MHz 內存：1M flash，128KB SRAM 下載器：ST-Link2.1仿真下載器 USB：2個USB口，一個USB下載器端口，一個USB調試端口 傳感器：板載溫濕度傳感器 按鍵：1個復位鍵，2個用戶按鍵 LED：3個LED，分別為紅、綠、藍 LCD：1.3寸TFT，240x240像素 Wifi模塊：支持802.11/b/g/n IO擴展：標準Ardunio擴展口 傳感器擴展：支持I2C、SPI、USART、GPIO傳感器類型 |
| 27 | 物聯網安裝調試裝置 |
1、 設備尺寸：長830mm*寬400mm*高670mm。 2、 設備標準配備1塊網孔操作板，可拆卸更換不同場景。 3、 設備操作板可和底座分離。 4、 設備配備工業級防火門220V插座8個 5、 設備配備短路保護、漏電保護開關裝置。 6、 配備智能用電安全保護模塊。 |
| 專業在線教學資源平臺 |
1、學生端后臺 （1）可在廣域網中通過PC、移動智能終端、智能網關等設備登錄此云平臺 （2）具備項目管理功能，定制化的項目中心集中管理 （3）支持物聯網項目的新建 （4）支持物聯網云網關的配置，支持云網關的設備管理、編輯等功能 （5）提供多種的項目案例配置默認地址，智能家居安居 （6）同時支持手動與默認的物聯網節點配置方案，一種默認節點配置方案； （7）支持教學題庫查詢，資料下載 2、教室端后臺 （1）查看學生實驗情況，管理學生實驗目錄 （2）新建班級、項目、實驗內容及相關任務 （3）并發性 支持200人以上同時在線學習 （4）兼容性給予H5的響應式網站，兼容手機（Android、iOS）、平板與電腦 （5）擴展性 可對接其他平臺 |
