家電維修實訓室
2025-05-10 09:49 家電維修實訓室主要功能是對基本電子元件的檢測和對常用家用電器的電氣性能測試。通過實訓，使學生掌握家用電器的維修測試技能，為家電生產廠商提供過硬人才，也可與工廠進行產與教相融合，互利共贏。
家電維修實訓室主要設備介紹
多功能家用電器控制實訓裝置
一、產品概述：
小家電實物綜合技能實訓裝置是根據《中華人民共和國教育行業標準-電子技術應用專業儀器設備配備標準》，依照中華人民共和國勞動和社會保障部發布的《家用電子產品維修工職業技能實訓和鑒定設備技術規范》按照職業教育的教學和實訓要求而研制的適合高職院校、職業學校的應用電子技術、家用電器維修、電子電器應用與維修專業等專業的家用電子產品原理與維修的實訓教學。
二、裝置特點：
1、實訓性：本實訓裝置設計有專門的故障設置區和排故操作單元。教師在故障設置區通過開關設置故障；學生通過故障的分析判斷，在排故操作單元上排故，同時可以記錄排故次數，具有家用電器的故障維修考核功能。
2、全面性：本實訓裝置設有典型家用電器掛件，涵蓋了除白家電外的所有家電類型，覆蓋全面。
3、實用性：根據崗位技能要求，設置典型隨機故障點，并在敞開面板上有完整的信號線路圖、測試點、調整點等，實訓考核步驟、實訓數據、結果都做了精心設計，完成學生對認識、安裝、調試、維修等多種技能的實訓。
4、配套性：能滿足各類學校的相應課程的實訓教學目標，從電源到模塊、模塊到模塊及其它各實訓部件之間連接專用導線配齊全，配套部件的性能、規格等均密切結合實訓的需要，加上詳盡的實訓指導書完全滿足實訓內容要求。
三、技術性能
1、輸入電源：?jiǎn)蜗嗳�制AC 220V±10% 50Hz
2、工作環境：溫度–10℃～+40℃ 相對濕度＜85%(25℃)
3、整機容量：＜1000VA
4、安全保護：動作電流≤30mA、動作時間≤0.1S
5、系統組成：實驗裝置是由實訓臺和實訓掛件兩部分組成
A 實訓臺1600X720X780（鐵質雙層亞光密紋噴塑結構，高密度耐磨桌面板）
實訓電源：
a.交流電源：220V 50Hz（帶有過流保護）
b.直流電源:可調、固定輸出
b1.直流可調穩壓電源：
1）電壓：0～30V連續可調
2）電流：0～2A 連續可調
3）有輸出電流預設，電流保護及自恢復功能
4）電壓穩壓度≤0.3﹪
5）電流穩壓度≤0.5﹪
6）紋波電壓 ≤1.5mV
b2.直流穩壓電源：
1）電壓：±5V、±12V
2）電流：1A
3）電壓穩壓度≤0.3﹪
4）電流穩壓度≤0.5﹪
5）紋波電壓 ≤1.5mV
2）．基本配置：
1、教師主控制臺配電腦（學校自備）
2、廠家提供網絡線、水晶頭、數字交換機及學生桌面操作終端。
3）．技術參數：
1、按鍵板尺寸：100×70mm
2、輸出板尺寸：113×95mm
3、輸入電壓：AC-12V
4、輸出電流：0.5A
5、輸出方式：光藕隔離斷電器輸出
6、顯示方式：兩組數碼顯示
7、通訊方式：串口232轉422
8、考核數量：1-64座
9、考核方式：數字故障代碼
10、考核順序：按設置順序逐個考核
11、考核座位選擇：1-64座任選
12、考試時間記錄：自動
13、發卷方式：自動
14、收卷方式：自動
15、評分方式：自動
16、排名方式：自動
17、考試時間設定：1-120分鐘
18、考卷選擇：A卷B卷每座任選其一
19、考試成績清單：接打印機可打印
四、系統組成：
（一）實訓臺：
1、實訓電源：
交流電源：220V 50Hz（帶有過流保護）
直流電源：可調、固定輸出
2、實訓考核系統：
設計有專門的故障設置區和排故操作單元。教師在故障設置區通過開關設置故障；學生通過對故障的分析判斷，在排故操作單元上排故，同時可以記錄排故次數，具有家用電器的故障維修考核功能。
（二）實訓掛件（鐵質雙層亞光密紋噴塑結構鋁塑面板）

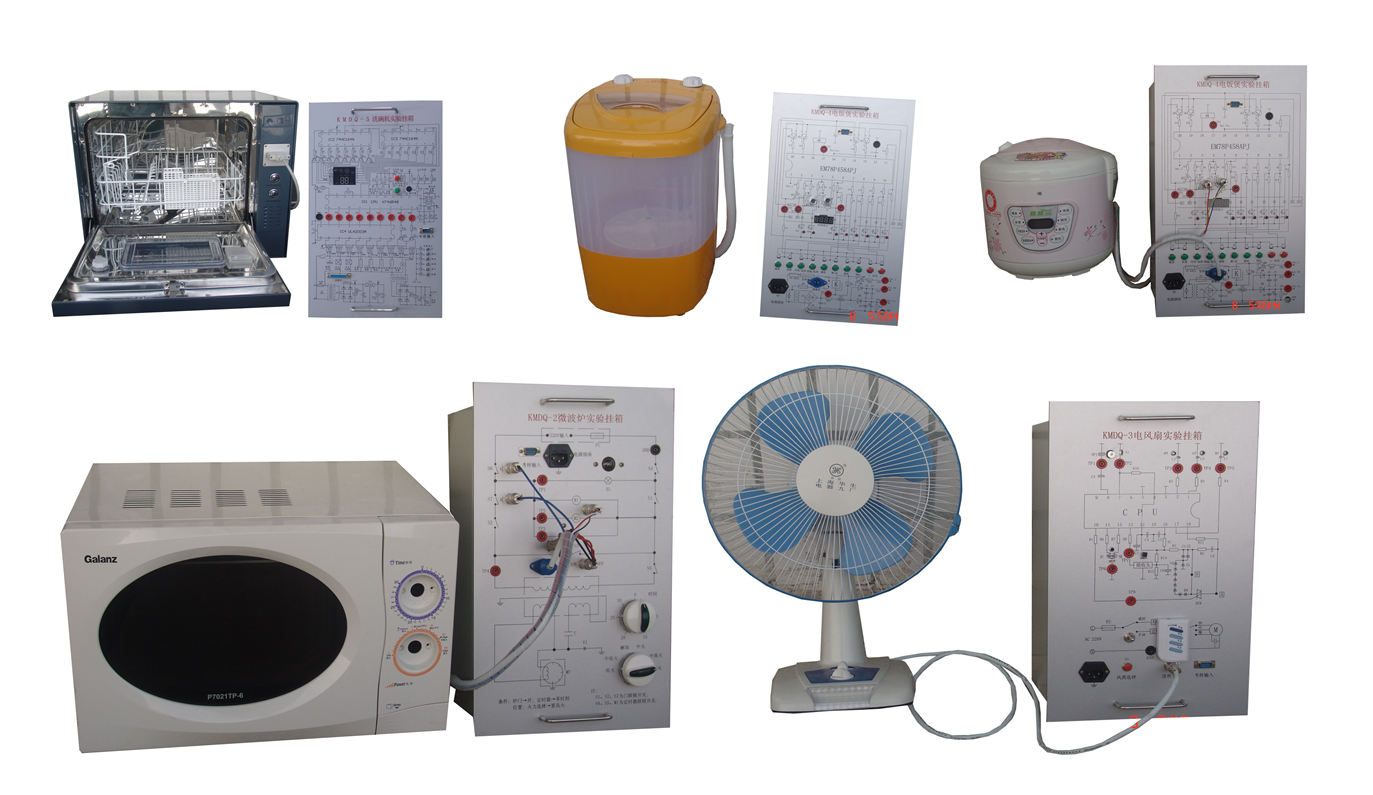

實訓掛件由電子電風扇、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動冼碗機、全自動洗衣機等組成。掛件均可設置故障點、完成排除故障等實訓內容。
1、電子電風扇
采用電子控制電風扇為實訓模型，手控、遙控、定時三種控制方式，包括風量調節和電源開關、定時器、紅外遙控接收器以及各種功能指示燈單元，配有扇葉、扇頭、調速器實訓實物，適用《新型電風扇原理與維修》課程的實訓考核。
2、微電腦控制電飯鍋
采用微電腦控制電飯鍋為實訓模型，包括微電腦控制器、溫度傳感器、電壓檢測、電源保護、定時控制、LCD顯示單元，配有加熱實訓實物，適合《電熱電動器具原理與維修》課程的實訓考核。
3、微波爐
采用機械式微波爐為實訓模型，包括高壓電路、低壓電路、磁控管、定時器、聯鎖開關、功率分配器單元，適合《家用微波爐的原理與維修》課程的實訓考核。
4、電子消毒柜
采用遠紅外線和臭氧兩種消毒柜模型，包括電源控制、多諧振蕩器、臭氧發生器、遠紅外線石英發熱管單元。適合《電熱電動器具原理與維修》課程的實訓考核。
5、全自動洗碗機
采用家用全自動洗碗機為實訓模型，包括控制處理電路、溫度檢測控制電路、水位檢測控制電路、循環水泵、電源及指示燈單元組成。適合《電熱電動器具原理與維修》課程的實訓考核。
6、全自動洗衣機
采用波輪式洗衣機為實訓模型，包括水位檢測、電磁閥控制電路、電機控制、電動程控器、自動控制處理單元組成，適合《全自動洗衣機故障檢修技術》課程的實訓考核。
（三）實訓桌
為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固、造型美觀大方。
（四）實驗凳：
凳面進口PP注塑成型，顏色為灰白色；升降結構為螺桿升降；中管選用直徑50mm，壁厚1.2mm圓管；裝飾套為ABS注塑成型。
（五）附件：
每個設備應備有實驗指導書、常用實訓工具及安裝、布線所需材料。
五、實訓項目
1、電子電風扇結構拆卸分析、元器件識別檢測、常見典型故障分析排除
2、微電腦控制電飯鍋結構拆卸分析、元器件識別檢測、常見典型故障分析排除
3、微波爐結構拆卸分析、元器件識別檢測、常見典型故障分析排除
4、電子消毒柜結構拆卸分析、元器件識別檢測、常見典型故障分析排除
5、全自動洗碗機結構拆卸分析、元器件識別檢測、常見典型故障分析排除
6、全自動洗衣機結構拆卸分析、元器件識別檢測、常見典型故障分析排除
7、各種家電維修測量?jī)x器的使用練習
主要由實驗臺部分、電風扇實驗掛箱、電飯鍋實驗掛箱、洗衣機實驗掛箱、微波爐實驗掛箱、消毒柜實驗掛箱和智能答題器部分組成。另外元件箱中還有各種常用的家用電器元件，以供學生實際測試。
家電維修實訓室實訓項目說明
本裝置可完成家電維修技能實訓課程的所有實訓項目，包括電風扇、洗衣機、電飯鍋、微波爐和消毒柜等常用家用電器的實訓項目有三十幾項之多。
（一）洗衣機
1.全自動洗衣機常用元器件、傳感器及控制芯片的認識和檢測
2.全自動洗衣機機械結構的認識及拆裝
3.進水、排水常見故障的維修
4.洗滌、脫水常見故障的維修
5.全自動洗衣機程控器的檢測
6.電機及電機控制故障的維修
7.機械傳動系統的常見故障及檢修
8.集成控制電路檢測和故障分析排除
9.漏電安全防護報警系統故障分析和排除
（二）電飯煲
1.微電腦控制電飯鍋常用元器件、控制芯片、顯示器件的認識與檢測
2.微電腦控制電飯鍋結構的認識及拆裝
3.微電腦控制電飯鍋能量轉化，溫度傳導的工作原理
4.微電腦控制電飯鍋加熱，保溫相互轉換及工作原理
5.微電腦控制電飯鍋定時加熱，煮飯，保溫的設定及工作原理
6.微電腦控制電飯鍋的常見故障及維修
7.微電腦控制電飯鍋控制電路常見故障的檢測及維修
（三）微波爐
1.微波爐主要元器件、控制芯片、顯示器件的認識與檢測
2.微波爐結構的認識及拆裝
3.微波爐加熱的原理分析及實物演示
4.微波爐微波產生電路的常見故障及檢測維修
5.微波爐控制電路及定時電路常見故障與檢測維修
6.微波爐電壓轉換電路的常見故障及檢測維修
7.微波爐保護裝置的檢測與維修
8.微波爐常見故障的檢測及維修
（四）電子電風扇
1.電子電風扇主要器件的認識與檢測
2.電子電風扇結構的認識與拆裝
3.電子電風扇控制電路分析
4.電子電風扇電源故障分析與檢測維修
5.電子電風扇遙控功能電路故障分析與檢測維修
6.電子電風扇風速控制電路故障分析與檢測維修
7.電子電風扇高速風控制電路故障分析與檢測維修
8.電子電風扇低速風控制電路故障分析與檢測維修
（五）消毒柜
1.消毒柜主要元器件，控制芯片，顯示器件的認識與檢測
2.消毒柜結構的認識及拆裝
